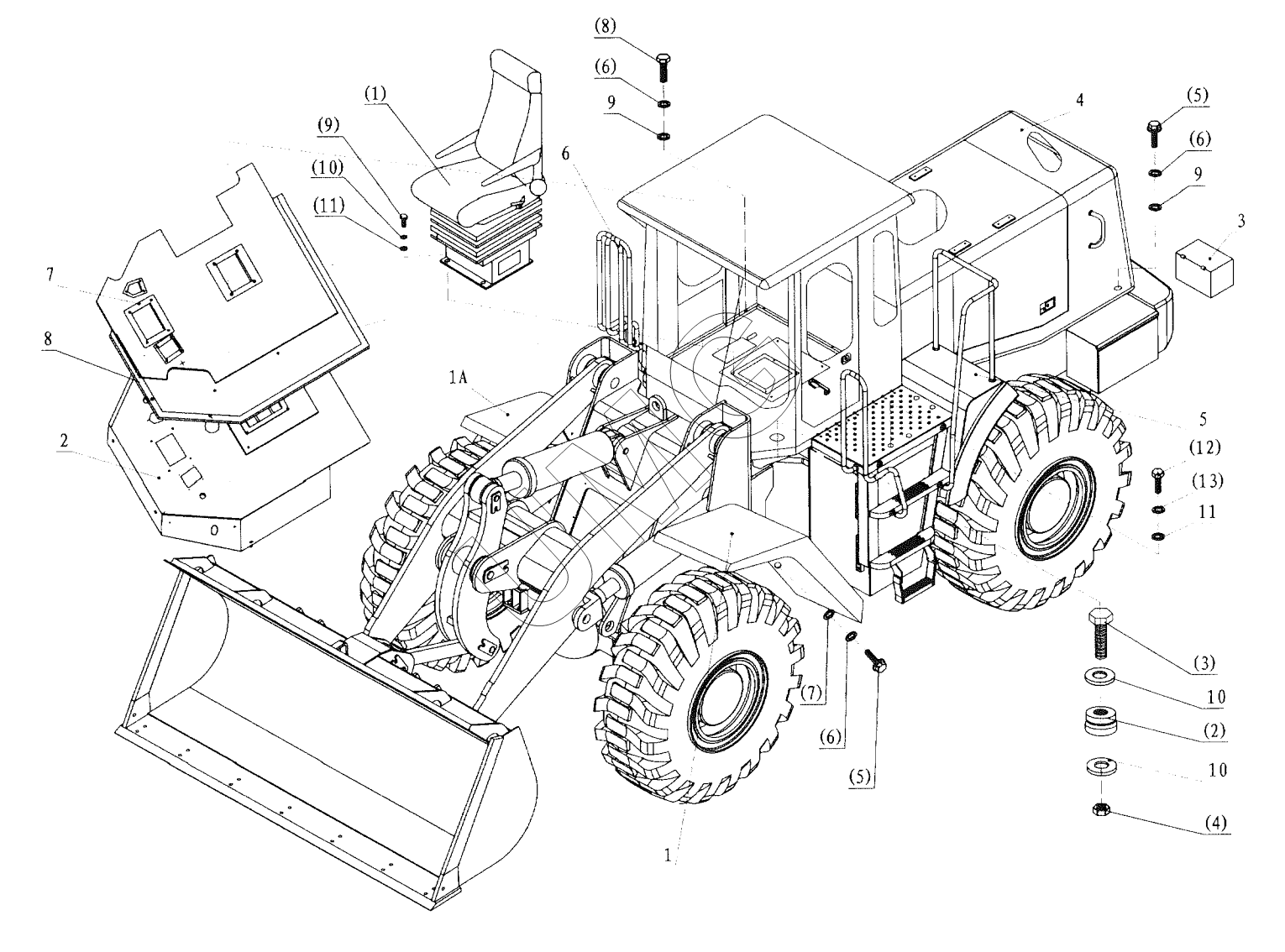

WL50. Кабина и силовой модуль
1
1A
2
3
4
4
4
5
6
7
8
9
9
10
10
11
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.6
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL50G2-13100C-L | Левое переднее крыло | |
| 1A | ZL50G2-13100C-R | Правое переднее крыло | |
| 2 | DG956N1-13200 | Сиденье в сборе | |
| 3 | ZL50G2-13300 | Инструментальный ящик | |
| 4 | DG956N1-13400 | Капот | |
| 4 | DG956N1-B13400 | Капот | |
| 4 | DG956N1-C13400 | Капот | |
| 5 | DG956N1-13500 | Левая сторона пола в сборе | |
| 6 | DG956N1-13600 | Правая сторона пола в сборе | |
| 7 | DG957-13003A | Пол | |
| 8 | DG957-13004 | Амортизатор | |
| 9 | DG957-13005 | Шайба | |
| 10 | DG957-13001A | Прокладка | |
| 11 | DG956N1-13509 | Шайба | |
| 1.1 | XFZY-2UA-00 | Сиденье | |
| 1.2 | SE9030-16-48 | Амортизатор | |
| 1.3 | GB5782 M20x110 | Болт | |
| 1.4 | GB889 M20 | Гайка | |
| 1.5 | GB5787 M16x35 | Болт | |
| 1.6 | GB93 16 | Пружинная шайба | |
| 1.7 | GB95 16 | Шайба | |
| 1.8 | GB5787 M16x80 | Болт | |
| 1.9 | GB5783 M8x30 | Bolt/Болт | |
| 1.10 | GB93 8 | Пружинная шайба | |
| 1.11 | GB6170 M8 | Гайка | |
| 1.12 | GB5783 M12x25 | Болт | |
| 1.13 | GB93 12 | Пружинная шайба |
