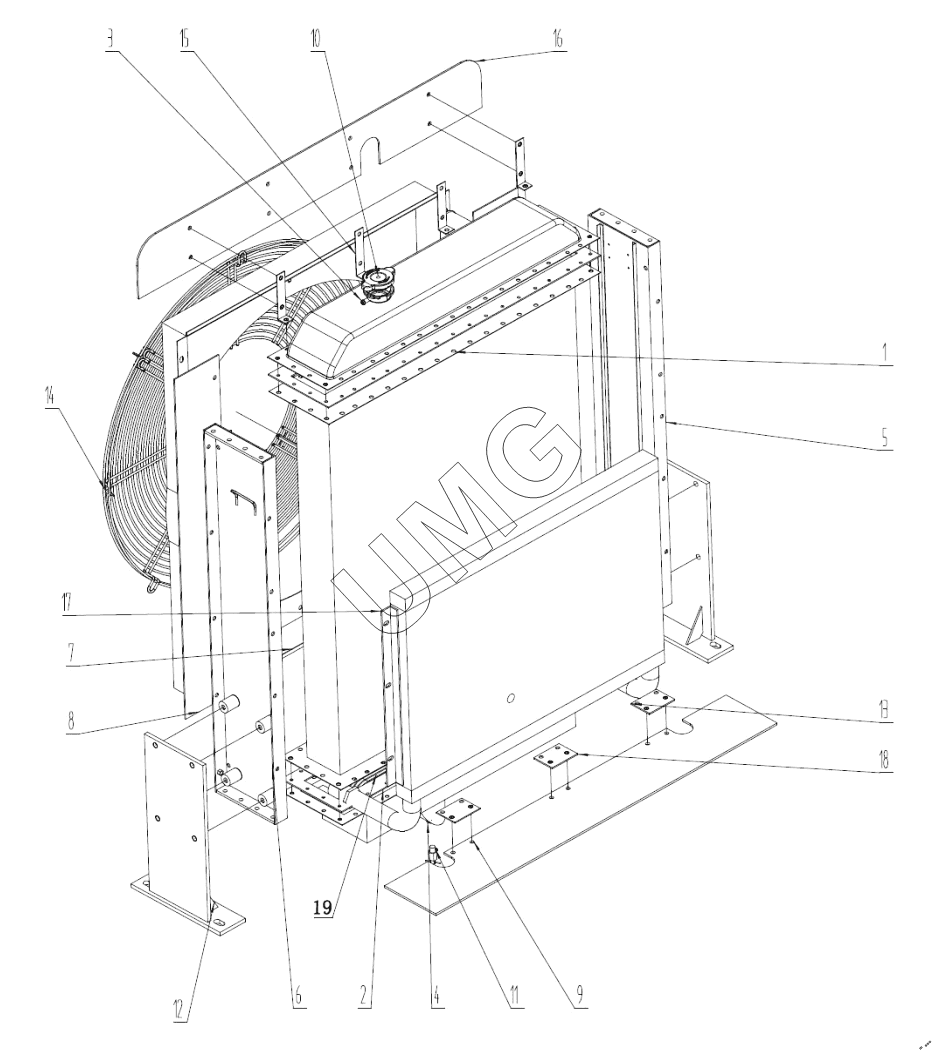

WL50. Радиатор в сборе (устанавливается для изделия Weichai)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ZL60GT-2 | ZL60GT-2 | Радиатор | |
| 1 | ZL60GT-II-1301100 | Сердцевина радиатора в сборе | |
| 2 | ZL60GT-II-1301110 | Уплотнительная прокладка | |
| 3 | ZL60GT-II-1301210 | /Верхний бачок | |
| 4 | ZL60GT-II-1301220 | Нижний бачок | |
| 5 | ZL60GT-II-1301320 | Левая боковина | |
| 6 | ZL60GT-II-1301310 | Правая боковина | |
| 7 | ZL60GT-II-1301510 | Воздухозаборник | |
| 8 | ZL60GT-II-1301620 | Боковая накладка | |
| 9 | ZL60GT-II-1301630 | Нижняя резиновая пластина | |
| 10 | JBT 2292 II-0.9 | Крышка радиатора с двойным уплотнением | |
| 11 | FSKG-RC | Сливной краник | |
| 12 | ZL60GT-II-1301400 | Кронштейн | |
| 13 | ZL60GT-1D | Монтажная пластина нижней резиновой пластины | |
| 14 | ZL60GT-2 | Радиатор | |
| 15 | ZJ-80 | Кронштейн резиновой пластины | |
| 16 | ZL60GT-II-1301610 | Верхняя резиновая пластина | |
| 17 | ZL60GT-II-1302000 | /Масляный радиатор | |
| 18 | ZL60GT-II-1301640 | Монтажная пластина нижней резиновой пластины | |
| 19 | 530-M27X1.5 | Теплообменник КПП |
