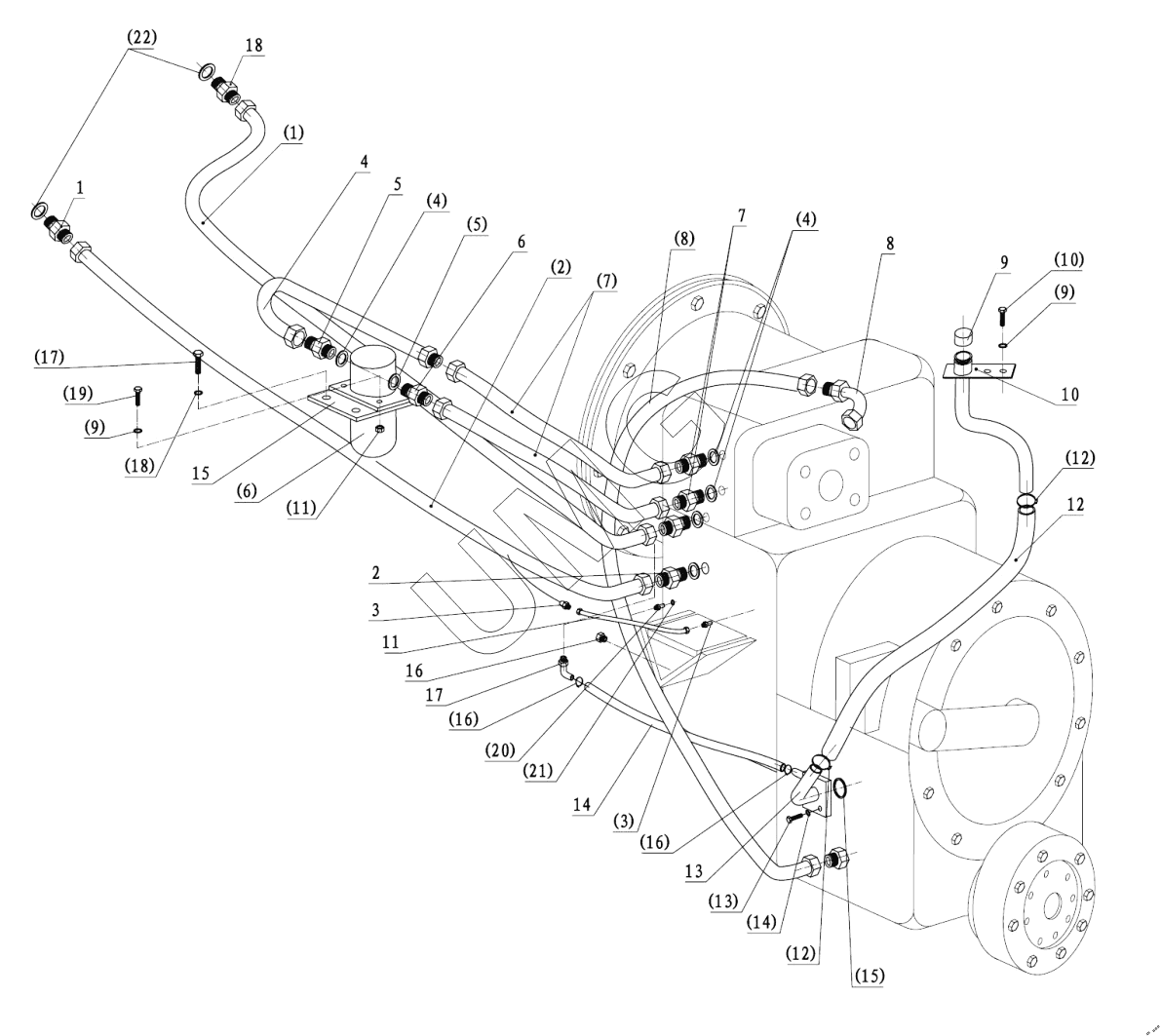

WL50. Гидросистема коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
1.1
1.2
1.3
1.4
1.4
1.5
1.6
1.7
1.8
1.9
1.9
1.10
1.11
1.12
1.12
1.13
1.14
1.15
1.16
1.16
1.17
1.18
1.19
1.20
1.21
1.22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DG956WII-05008 | Впускной штуцер | |
| ZL50G2-05008 | ZL50G2-05008 | Штуцер | |
| 2 | ZL50G3-12019 | Длинный штуцер | |
| 3 | D2570-08001 | Реле давления | |
| 4 | ZL50G3-12004A | Стальной патрубок фильтра | |
| 5 | ZL50G3-12005 | Штуцер | |
| 6 | ZL50G3-12006 | Штуцер | |
| 7 | ZL50G2-05008 | Штуцер | |
| 8 | 402 007-14 | Штуцер | |
| 9 | ZL50G2-12021 | Большая гайка | |
| 10 | ZL50G3-12010A | Стальная трубка | |
| 11 | DG956WI-Z15002 | Шланг | |
| 12 | ZL50G3-12012A | Шланг | |
| 13 | ZL50G3-12013B | Заправочная стальная трубка | |
| 14 | ZL50G3-12014 | Шланг | |
| 15 | ZL50G3-12018 | Кронштейн фильтра | |
| 16 | ZL50G3-12016A | Заглушка | |
| 17 | ZL50G3-12017 | Штуцер | |
| 18 | DG956A-12002 | Выходной штуцер | |
| ZL50G2-05008 | ZL50G2-05008 | Штуцер | |
| 1.1 | JH100 191-2450 (2x90°) | Шланг в сборе | |
| 1.2 | JH100 191-2100 (1x90°) | Шланг в сборе | |
| 1.3 | ZL50G3-12015 | Штуцер | |
| 1.4 | JB982 30 | Комбинированная шайба | |
| 1.5 | JB982 22 | Комбинированная шайба | |
| 1.6 | YL-163-00 | Масляный фильтр | |
| 1.7 | JH100 191-590(1x90°) | Шланг в сборе | |
| 1.8 | 402 041-14X | Впускной масляный патрубок | |
| 1.9 | GB93 8 | Пружинная шайба | |
| 1.10 | GB5783 M8x25 | Болт | |
| 1.11 | GB6170 M8 | Гайка | |
| 1.12 | JB3618.1 31-35 | Хомут | |
| 1.13 | GB5783 M10x25 | Болт | |
| 1.14 | GB93 10 | Пружинная шайба | |
| 1.15 | GB3452.1 32.5x3.55 | Уплотнительное кольцо | |
| 1.16 | JB3618.1 20-24 | Хомут | |
| 1.17 | GB5783 M 12x30 | Болт | |
| 1.18 | GB93 12 | Пружинная шайба | |
| 1.19 | GB5783 M8x35 | Болт | |
| 1.20 | D2320-14010 | Датчик температуры масла | |
| 1.21 | JB982 14 | Комбинированная шайба | |
| 1.22 | JB982 27 | Комбинированная шайба | |
| JB982 30 | JB982 30 | Комбинированная шайба |
