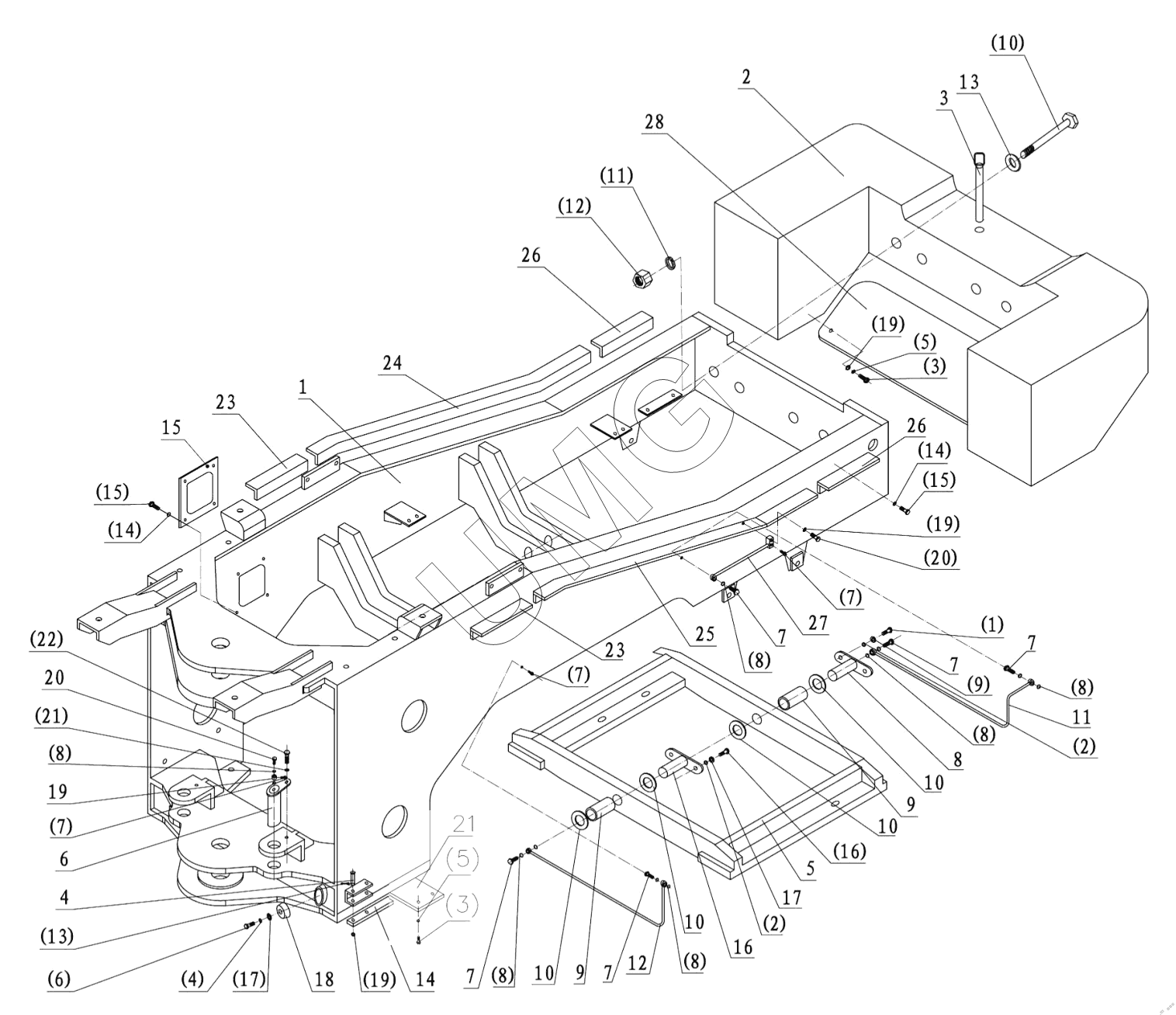

WL50. Задняя полурама в сборе
1
1
1
2
3
4
5
6
7
7
7
7
7
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
23
23
24
25
26
26
27
28
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.7
1.7
1.7
1.8
1.8
1.8
1.8
1.8
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.14
1.15
1.15
1.16
1.17
1.19
1.19
1.19
1.20
1.21
1.22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DG956N1-10000 | DG956N1-10000 | Задняя полурама в сборе | |
| DG956N1-F10000 | DG956N1-F10000 | Задняя полурама в сборе | |
| DG956N1-D10000 | DG956N1-D10000 | Задняя полурама в сборе | |
| 1 | DG956N1-10100 | Корпус задней полурамы | |
| 1 | DG956N1-F10100 | Корпус задней полурамы | |
| 1 | DG956N1-D10100 | Корпус задней полурамы | |
| 2 | DG956WVIII-10200 | Противовес | |
| 3 | ZL50G2-10002 | Палец | |
| 4 | ZL50G2-10012 | Роликовый штифт | |
| 5 | ZL50G2-10400 | Подрамник | |
| 6 | ZL50G2-10500 | Палец рулевого г/ц | |
| 7 | DG930A-10005 | Соединительный болт | |
| 8 | ZL50G2-10600B | Палец подрамника | |
| 9 | ZL50G2-10005A | Втулка пальца | |
| 10 | ZL50G2-10006 | Прокладка | |
| 11 | ZL50FIII-10008A | Маслопровод | |
| 12 | ZL50FIII-10009B | il tube/Маслопровод | |
| 13 | ZL50G2-10010 | Шайба | |
| 14 | ZL50FIII(A)-10011 | Запорная пластина | |
| 15 | DG956N1-10001 | Крышка | |
| 16 | ZL50G2-10700 | Палец подрамника | |
| 17 | ZL50G2-10013 | Шайба | |
| 18 | ZL50FIII(A)-10015 | Прокладка | |
| 19 | DG930A-09005 | Основание | |
| 20 | DG930A-09006 | Соединительный болт | |
| 21 | ZL50FIII(A)-10014 | Защита КПП | |
| 23 | DG956N1-10002 | Передний металлический уголок | |
| 24 | DG956N1-10004 | Правый средний металлический уголок | |
| 25 | DG956N1-10003 | Левый средний металлический уголок | |
| 26 | DG956N1-10005 | Задний металлический уголок | |
| 27 | DG956N1-10006 | Маслопровод | |
| 28 | DG956W-10201 | Защитная пластина | |
| 1.1 | GB5783 M20x40 | Болт | |
| 1.2 | GB93 20 | Пружинная шайба | |
| 1.3 | GB5781 M10x25 | Болт | |
| 1.4 | GB93 12 | Пружинная шайба | |
| 1.5 | GB93 10 | Пружинная шайба | |
| 1.6 | GB5783 M12x25 | Болт | |
| 1.7 | GB1152 M10x1 | Масленка | |
| 1.8 | JB982 10 | Комбинированная шайба | |
| 1.9 | GB95 20 | Шайба | |
| 1.10 | GB5782 M30x330 | Болт | |
| 1.11 | GB93 30 | Пружинная шайба | |
| 1.12 | GB6170 M30 | Гайка | |
| 1.13 | GB91 5x36 | Шплинт | |
| 1.14 | GB93 8 | Пружинная шайба | |
| 1.15 | GB5781 M8x16 | Болт | |
| 1.16 | GB5783 M20x35 | Болт | |
| 1.17 | GB95 12 | Шайба | |
| 1.19 | GB95 10 | Шайба | |
| 1.20 | GB5781 M10x40 | Bolt/Болт | |
| 1.21 | GB93 16 | Пружинная шайба | |
| 1.22 | GB5783 M16x30 | Болт |
