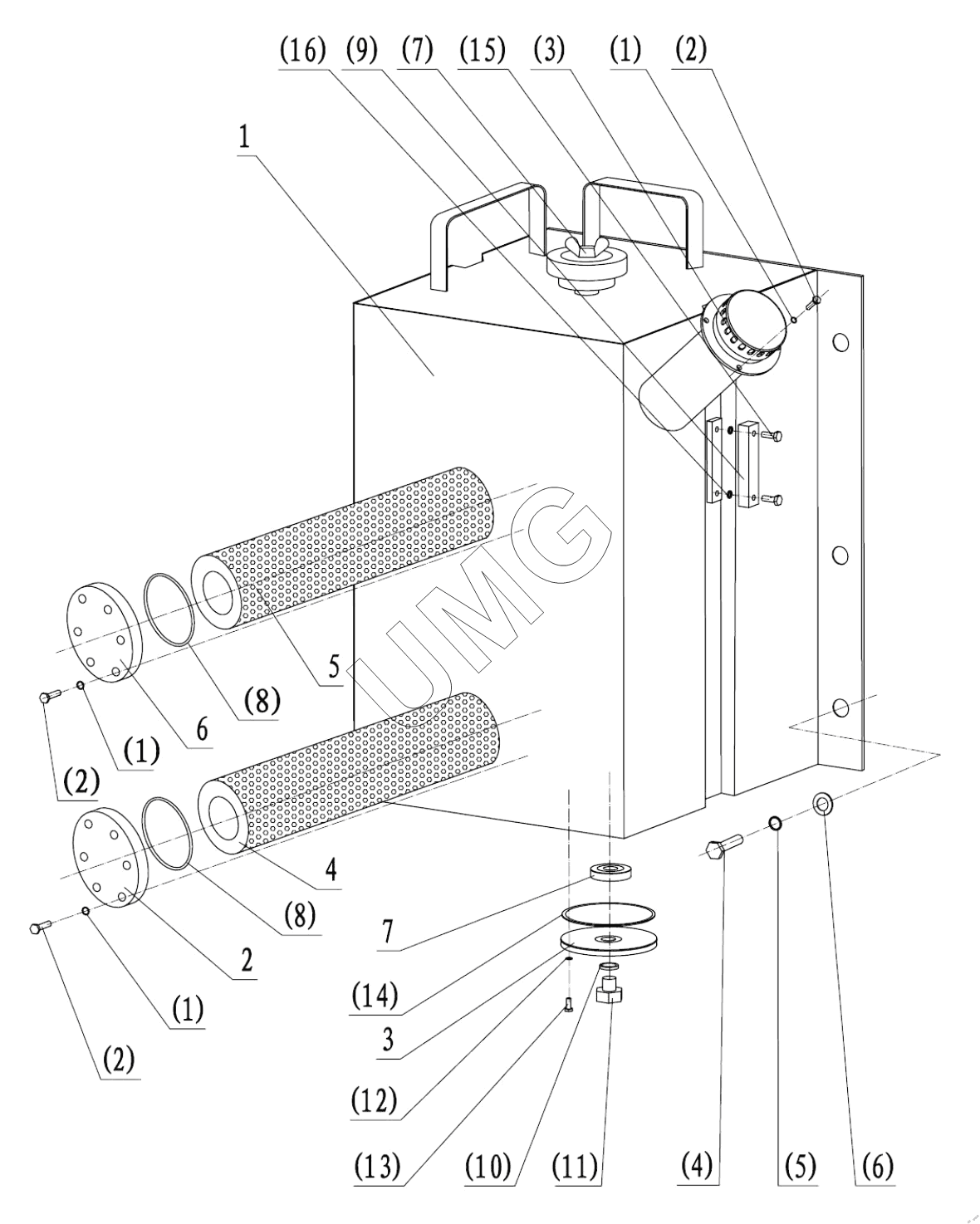

WL50. Гидробак в сборе
1
2
3
4
5
6
7
1.1
1.1
1.1
1.2
1.2
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DG956N1-06200 | DG956N1-06200 | Масляный бак | |
| 1 | DG956N1-06201 | Корпус бака | |
| 2 | ZL50G2-06202B | Крышка сетчатого фильтра в сборе 1 | |
| 3 | ZL18-06204A | Фланец | |
| 4 | YLX-53 | Фильтр масловсасывающей линии | |
| 5 | YLX-50 | Обратный фильтр | |
| 6 | ZL50G2-06211B | Крышка сетчатого фильтра в сборе 2 | |
| 7 | ZL30GII-01203 | Магнит | |
| 1.1 | GB93 8 | Пружинная шайба | |
| 1.2 | GB5783 M8x20 | Болт | |
| 1.3 | QL-10-00 | Заправочный фильтр топливного бака | |
| 1.4 | GB5783 M16x35 | Болт | |
| 1.5 | GB93 16 | Пружинная шайба | |
| 1.6 | GB95 16 | Шайба | |
| 1.7 | C-M33x2 | Воздушный фильтр сапуна | |
| 1.8 | GB3452.1 136x3.55 | Уплотнительное кольцо | |
| 1.9 | YWZ-127 | Индиактор уровня | |
| 1.10 | JB982 27 | Комбинированная шайба | |
| 1.11 | JB1000 M27x2 | Винтовая заглушка | |
| 1.12 | GB93 10 | Пружинная шайба | |
| 1.13 | GB5781 M10x25 | Болт | |
| 1.14 | GB1235 140x3.1 | Уплотнительное кольцо | |
| 1.15 | YWJ-1-4 | Пустотелый болт | |
| 1.16 | JB982 10 | Комбинированная шайба |
