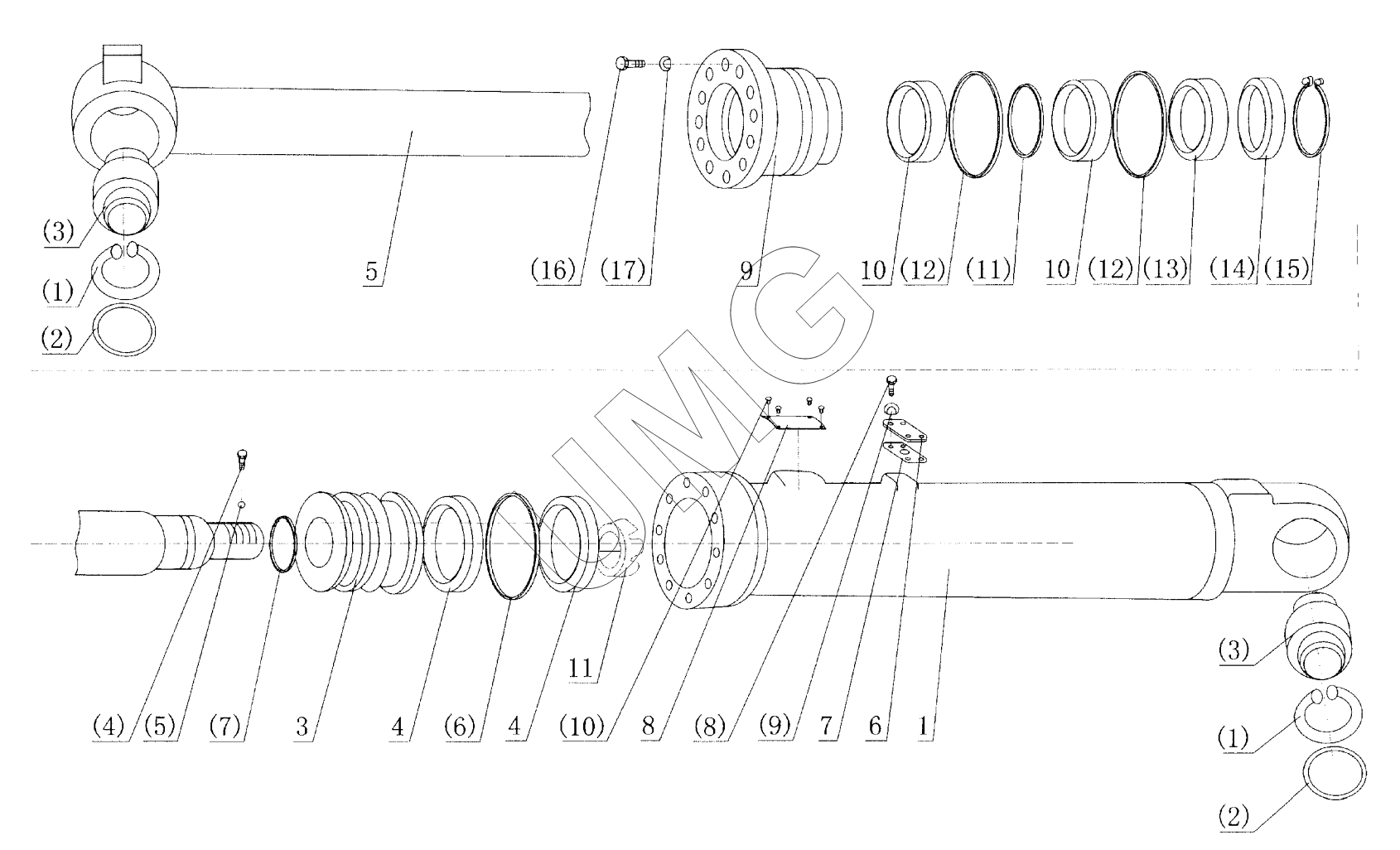

WL50. Гидроцилиндр наклона
1
1
3
3
3
4
4
5
5
6
7
8
8
8
9
10
10
11
1.1
1.1
1.2
1.2
1.3
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.12
1.13
1.14
1.15
1.16
1.17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DG956N-06500 | DG956N-06500 | Цилиндр опрокидывания | |
| DG956N-B06500 | DG956N-B06500 | Цилиндр опрокидывания | |
| DG956-06500A | DG956-06500A | Цилиндр опрокидывания | |
| 1 | DG956N-06500.1 | Корпус г/ц | |
| 1 | ZL50DG2.32.1 | Корпус г/ц | |
| 2 | ZL30QF.32-8 | Пластиковая заглушка | |
| 3 | DG956N-06500-4 | Поршень (стандартный рычаг) | |
| 3 | DG956N-06500S-4 | Поршень (удл. рычаг) | |
| 3 | ZL50QD.32-4 | Поршень (супер-длинный рычаг) | |
| 4 | ZL50QD.32-5 | Опорное кольцо | |
| 5 | DG956N-06500.2A | Шток поршня | |
| 5 | ZL50DG2.32A.2 | Шток поршня (супер-длинный рычаг) | |
| 6 | ZL50QD.32-3 | Пластина | |
| 7 | ZL50QD.32-10 | Прокладка | |
| 8 | DG956N-06500MP | Табличка | |
| 8 | DG956N-B06500MP | Табличка (удл. рычаг) | |
| 8 | ZL50DG2.32A-1 | Табличка (супер-длинный рычаг) | |
| 9 | DG956N-06500-3 | Направляющая втулка | |
| 10 | ZL60QM.31A-9 | Опорное кольцо | |
| 11 | ZL50QD.32-1 | Гайка (супер-длинный рычаг) | |
| 1.1 | GB893.1-120 | Стопорное кольцо | |
| 1.2 | FB80X120X13 | Пылезащитное кольцо | |
| 1.3 | GB304.5-GE80ES | Подшипник скольжения | |
| 1.4 | GB80-M8X25 | Винт | |
| 1.5 | GB308 -S6.35 | Стальной шарик | |
| 1.6 | D200 | Подвижное кольцевое уплотнение | |
| 1.7 | GB1235-115X3.1 | Уплотнительное кольцо | |
| 1.8 | GB1235-90X3.1 | Уплотнительное кольцо (супер-длинный рычаг) | |
| 1.9 | GB5782-M10X50 | Болт | |
| 1.10 | GB93-10 | Пружинная шайба | |
| 1.11 | GB867-2X4 | Заклепка | |
| 1.12 | D110 | Ступенчатое кольцо | |
| 1.13 | GB1235-200X5.7 | Уплотнительное кольцо | |
| 1.14 | B3B030P5008 | Кольцо KY | |
| 1.15 | AF 110A Z5071 | Пылезащитное кольцо | |
| 1.16 | 07179-13126 | Пружинное упорное кольцо | |
| 1.17 | GB5783-M20X55 | Болт | |
| 1.18 | GB93-20 | Пружинная шайба |
