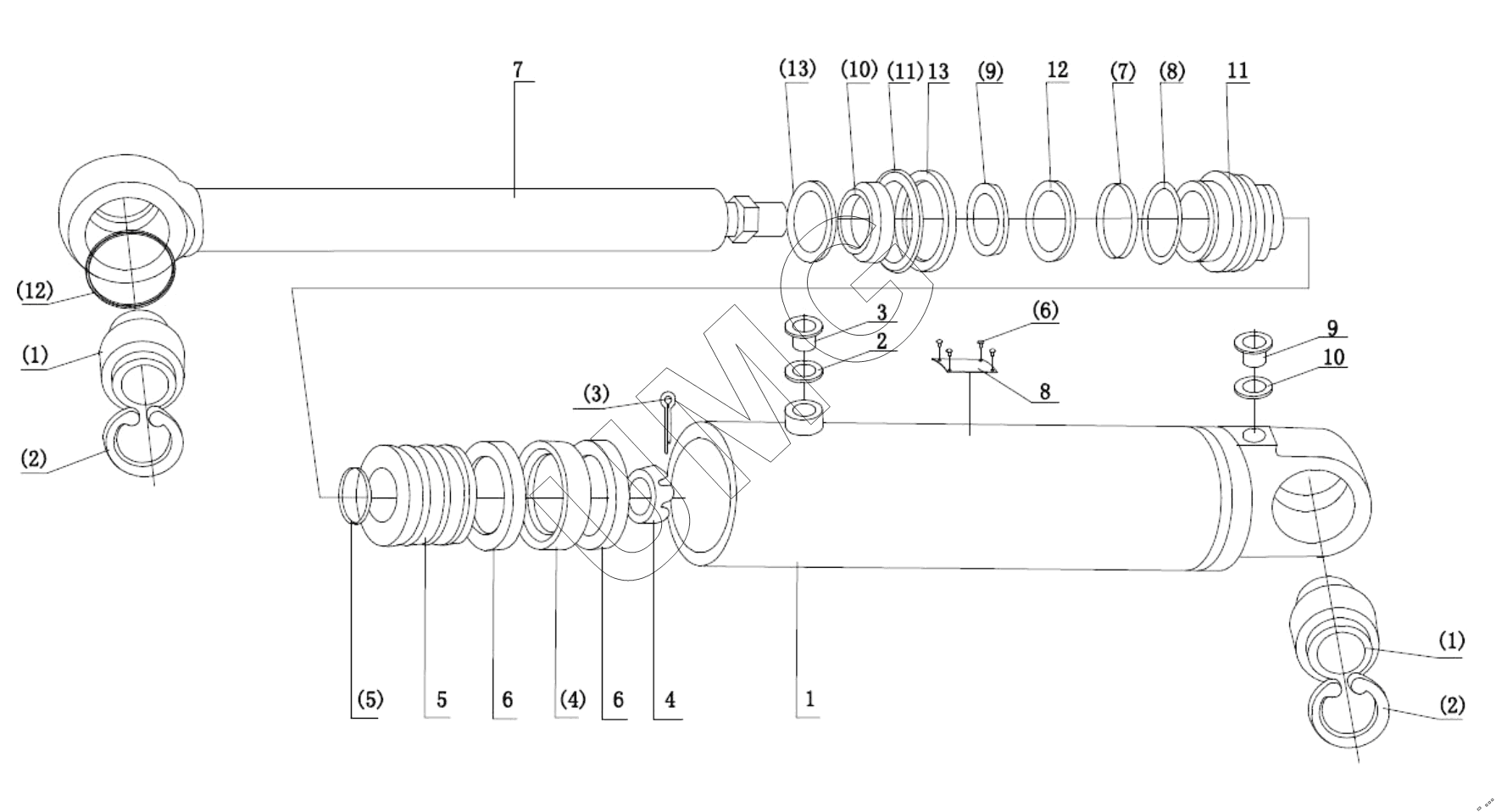

WL50. Гидроцилиндр рулевого управления
1
2
3
4
5
6
6
7
8
9
10
11
12
13
1.1
1.2
1.2
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DG958-05200 | DG958-05200 | Рулевой г/ц | |
| 1 | ZL50QD.30.1 | Г/ц в сборе | |
| 2 | ZL50QD.30-8 | Резиновая прокладка | |
| 3 | ZL50QD.30-7 | Заглушка | |
| 4 | ZL50QD.30-10A | Корончатая гайка | |
| 5 | ZL50QD.30-2A | Поршень | |
| 6 | ZL50QD.30-6 | Опорное кольцо | |
| 7 | ZL50QD.30.2AA | Шток поршня | |
| 8 | ZL50DG2.30AMP | Табличка | |
| 9 | ZL50QD.30-11 | Заглушка | |
| 10 | ZL50QD.30-10 | Резиновая прокладка | |
| 11 | ZL50DG2.30A-3 | Направляющая муфта | |
| 12 | ZL50QD.30-5 | Зажимное кольцо | |
| 13 | ZL50QD.30-4 | Стопорное кольцо | |
| 1.1 | GB304.5-GE50ES | Подшипник скольжения | |
| 1.2 | GB893.1-75 | Стопорное разрезное кольцо | |
| 1.3 | GB91-6.3X70 | Шплинт | |
| 1.4 | GH100X84.5X6.3 | подвижное кольцевое уплотнение | |
| 1.5 | GB1235-40X3.1 | Уплотнительное кольцо | |
| 1.6 | GB867-2X4 | Заклепка | |
| 1.7 | GS55X70.1X6.3 | Переходное кольцо | |
| 1.8 | GB1235-100X5.7 | Уплотнительное кольцо | |
| 1.9 | SIL55X70X12.5 | Кольцо KY | |
| 1.10 | AF055AZ5071 | Грязесъемник | |
| 1.11 | GB894.1-90 | Стопорное кольцо штока | |
| 1.12 | FB50X75X12 | Пылезащитное кольцо | |
| 1.13 | 07179-12069 | Стопорное кольцо |
