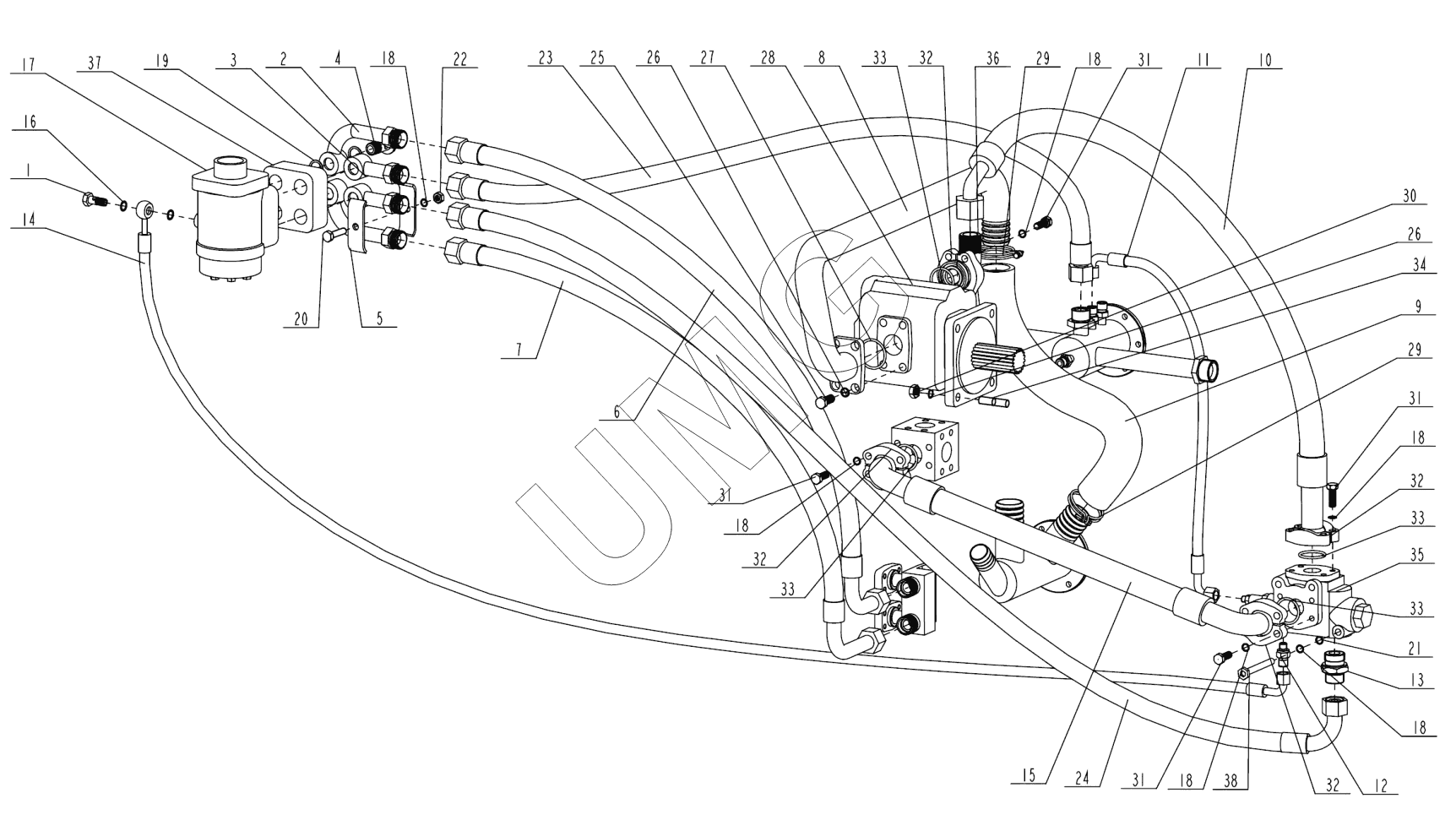

WL50. Гидролиния насоса рулевого управления/приоритетного клапана (пилотного)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
31
31
31
32
32
32
32
33
33
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL50G2-05016 | Пустотелый болт | |
| 2 | ZL50G2-05014A | К разъему рулевого цилиндра | |
| 3 | ZL50G2-05013A | Питающее и отводящее соединения рулевого механизма | |
| 4 | ZL50G2-05015A | Пустотелый болт | |
| 5 | ZL50G2-05029 | Скоба крепления | |
| 6 | ZL50G2-05022 | РВД в сборе | |
| 7 | ZL50G2-05021 | РВД в сборе | |
| 8 | 1455-76-24000 | Стальная трубка подводящего маслопровода к насосу рулевого управления | |
| 9 | ZL50G3-05017 | Шланг | |
| 10 | ZL50FIII-05024A | Маслопровод | |
| 11 | ZL50G3-05025 | Патрубок в сборе | |
| 12 | ZL50G2-05005 | Соединение шланга обратной магистрали | |
| 13 | ZL50G2-05006 | Соединение | |
| 14 | ZL50G3-05026 | Трубка маслопровода обратной магистрали | |
| 15 | ZL50G3-05023 | Маслопроводная трубка | |
| 16 | JB982 12 | Комбинированная шайба | |
| 17 | BZZ-1000 | Рулевой механизм в сборе | |
| 18 | GB93 10 | Пружинная шайба | |
| 19 | JB982 20 | Комбинированная шайба | |
| 20 | GB5783 M10*40 | Болт | |
| 21 | GB95 10 | Шайба | |
| 22 | GB6170 M10 | Гайка | |
| 23 | JH100 191-1250 | РВД в сборе | |
| 24 | JH100 19-2200(1x90°) | РВД в сборе | |
| 25 | GB5783 M 12x35 | Болт | |
| 26 | GB93 12 | Пружинная шайба | |
| 27 | GB3452.1 43.7X3.55 | Уплотнительное кольцо | |
| 28 | JHPN3100L01 | Шестеренчатый насос | |
| 29 | JB3618.1 57-62 | Хомут | |
| 30 | GB6170 M12 | Гайка | |
| 31 | GB5783 M 10x30 | Болт | |
| 32 | 51H-20 | Разъемный фланец | |
| 33 | GB3452.1 37.5x3.55 | Уплотнительное кольцо | |
| 34 | GB898 M 12x50 | Болт с двойной нарезкой | |
| 35 | YXL-F250F-N7 | Приоритетный клапан | |
| 36 | LFS 1 1/4"28LA | Соединение | |
| 37 | FKBR-3022 | Комбинированный клапан | |
| 38 | GB70 M10X90 | Винт |
