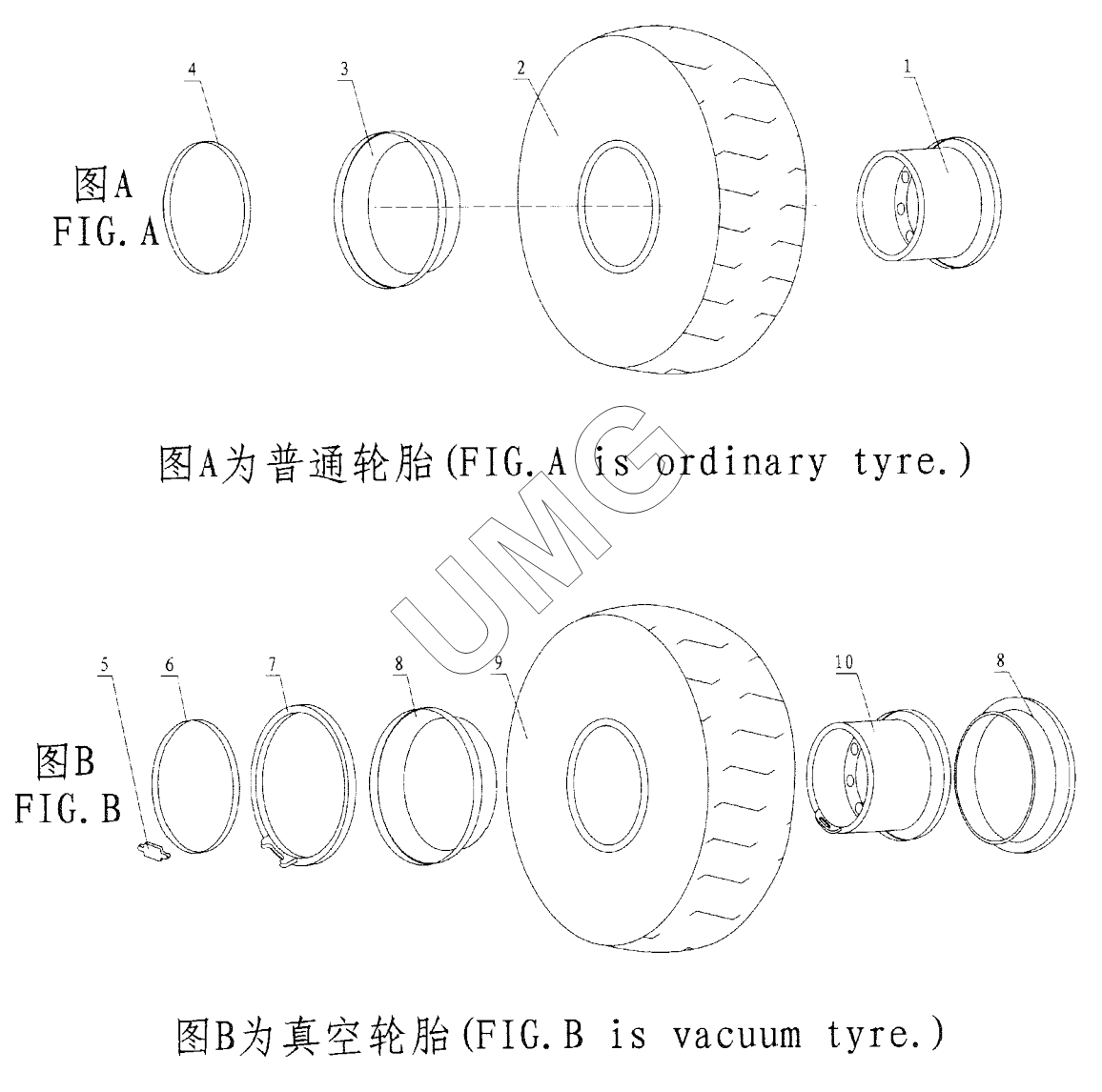

WL50. Колесо с шиной в сборе
1
2
3
4
5
6
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DG19.50/2.5-25.00C.01 | Колесный диск | |
| 2 | 23.5-25-16PR | Шина в сборе | |
| 3 | 19.50/2.5-25.00-01 | Ободное кольцо | |
| 4 | 19.50/2.5-25.00-03 | Замочное кольцо | |
| 5 | W22.00/3.0-25.00-04 | Стопор | |
| 6 | W22.00/3.0-25.00-03 | Замочное кольцо | |
| 7 | W11.25/2-25.00-01 | Кольцо посадочное | |
| 8 | W19.50/2.5-25.00-02 | Стопорное кольцо | |
| 9 | 23.5-25-16PR-W | Шина в сборе | |
| 10 | DGW19.50/2.5-25.00.01 | Колесный диск |
