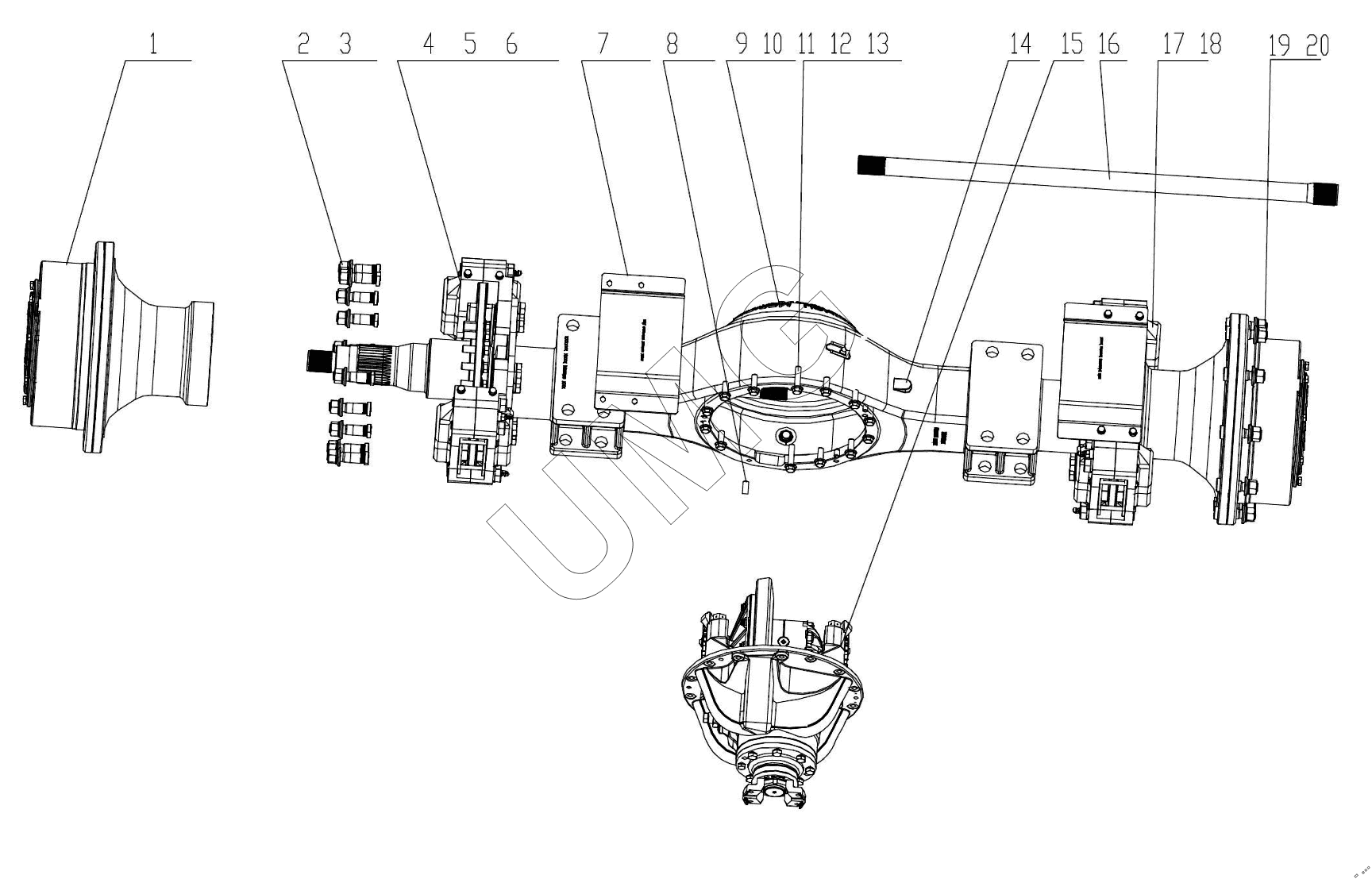

WL50. Мост в сборе (устанавливается на изделие мост марки Meritor)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93000021 | Колесный редуктор в сборе | |
| 2 | 75502324 | Колесный болт (п. мост) | |
| 2 | 75502318 | Колесный болт (з. мост) | |
| 3 | 80041003 | Гайка колеса (п. мост) | |
| 3 | 80041001 | Гайка колеса (з. мост) | |
| 4 | 50009011 | Болт | |
| 5 | 52000002 | Шайба | |
| 6 | 52020003 | Шайба | |
| 7 | 94200088 | Пыльник | |
| 8 | 51270005 | Штифт | |
| 9 | 53200005 | Уплотнитель | |
| 10 | 75500197 | Пробка | |
| 11 | 80788006 | Болт | |
| 12 | 80788007 | Болт | |
| 13 | 80788005 | Болт | |
| 14 | 56100001 | Пробка | |
| 15 | 82310500 | Главная передача (редуктор) в сборе (п. мост) | |
| 15 | 82311600 | Главная передача (редуктор) в сборе (з. мост) | |
| 16 | 79000142 | Полуось | |
| 17 | 94000035 | Тормозной узел | |
| 18 | 91000798 | Картер моста в сборе | |
| 19 | 75502318 | Колесный болт (передний мост) | |
| 19 | 75502324 | Колесный болт (задний мост) | |
| 20 | 80041001 | Гайка колеса (передний мост) | |
| 20 | 80041003 | Гайка колеса (задний мост) |
