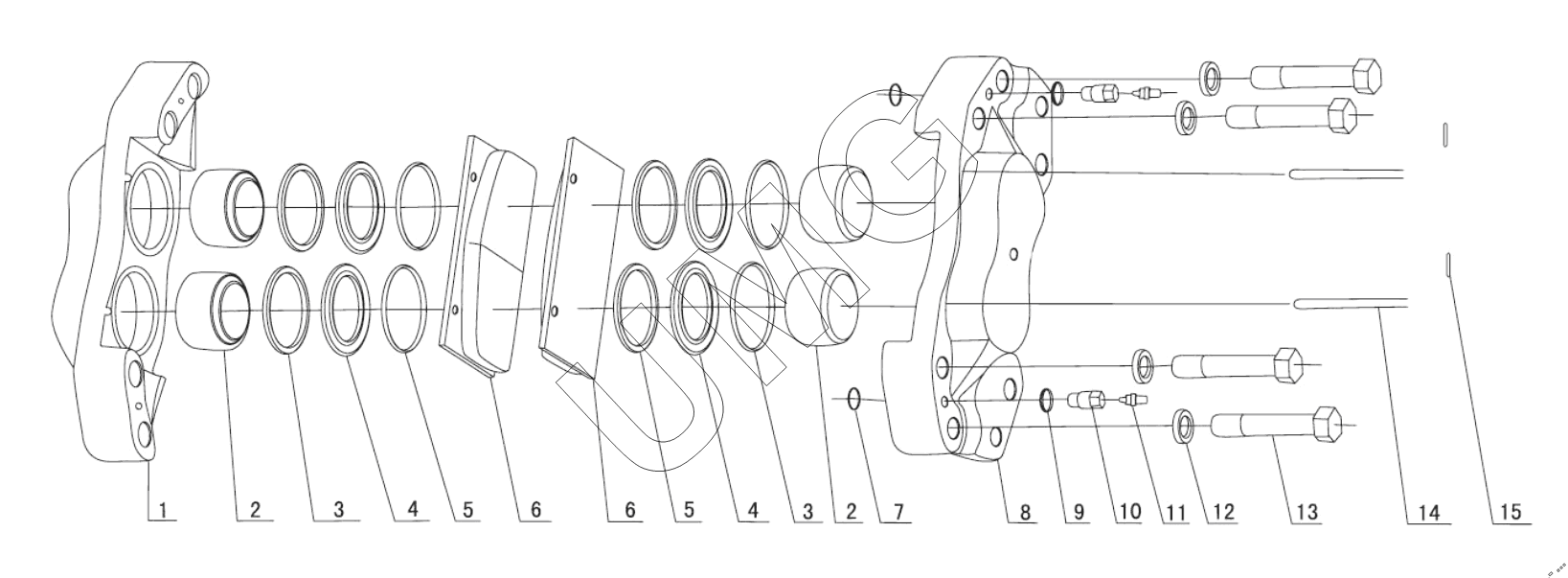

WL50. Тормозной суппорт в сборе (устанавливается для изделия Shantui)
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 408109-109A | Внешняя часть суппорта | |
| 2 | 408113A | Поршень | |
| 3 | 408112 | Уплотнительная манжета | |
| 4 | 408110 | Пылезащитная манжета | |
| 5 | 408111 | Упорное кольцо | |
| 6 | 408107-108A | Тормозная колодка | |
| 7 | GB1235-20X2.4 | Уплотнительное кольцо | |
| 8 | 408105-106A | Внутренняя часть суппорта | |
| 9 | 408124 | Шайба | |
| 10 | 408104 | Штуцер | |
| 11 | 408103 | Клапан выпуска воздуха | |
| 12 | GB93-22 | Пружинная шайба | |
| 13 | 408121 | Болт | |
| 14 | 408026A | Направляющий палец | |
| 15 | GB91-2.5X25 | Штифт |
