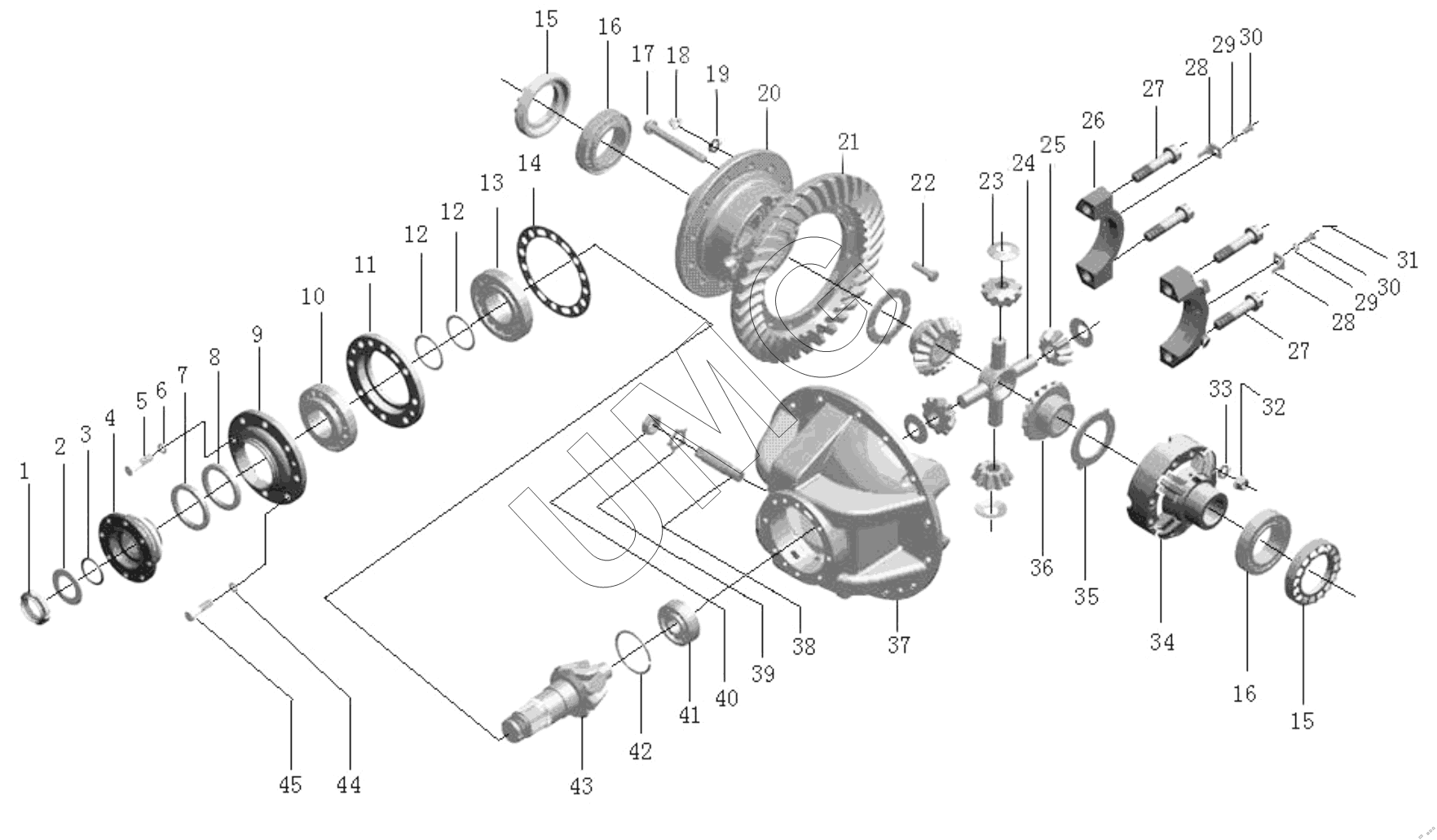

WL50. Главная передача в сборе (устанавливается для изделия Shantui)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
15
15
15
15
16
16
17
17
18
19
20
20
21
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
33
33
34
34
35
36
36
37
37
38
39
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02.01.01R.02 | 02.01.01R.02 | Задний мост | |
| 02.01.10F.02 | 02.01.10F.02 | Передний мост | |
| 1 | 50M.01-01 | Стопорная гайка | |
| 2 | 50M.01-02 | Шайба | |
| 3 | 50M.01-24 | Уплотнительное кольцо | |
| 4 | 02.01.01.01F | Фланец | |
| 5 | GB5785-M12X1.5X55 | Болт | |
| 6 | GB93-12 | Пружинная шайба | |
| 7 | GB13871-FB80X100X10 | Сальник | |
| 8 | GB13871-B80X100X10 | Сальник | |
| 9 | Крышка с сальником | Крышка с сальником | |
| 10 | GB297-31313 | Подшипник | |
| 11 | 50M.01-04 | Муфта подшипника | |
| 12 | 50M.01-06A | Регулировочная втулка | |
| 13 | GB297-31314 | Подшипник | |
| 14 | 50M.01-23 | Регулировочная шайба | |
| 15 | JC50+.01.01-02 | Реуглировочная гайка | |
| 15 | 50M.01-20 | Регулировочная гайка | |
| 16 | Inch 47686/47620A | Подшипник | |
| 17 | GB5783-M14X1.5X80 | Болт | |
| 17 | 50M.01-17 | Болт | |
| 18 | GB6171-M14X1.5 | Гайка | |
| 19 | 50M.01-26 | Шайба | |
| 20 | JC50+.01.03.01-01 | Чашка дифференциала | |
| 20 | 50M.01-11 | Чашка дифференциала | |
| 21 | 50M.01-14B | Ведомая шестерня | |
| 21 | 50M.01-14A | Ведомая шестерня | |
| 22 | 50M.01-13T | Болт | |
| 23 | JC50+.01.03.02-03 | Шайба конической шестерний | |
| 23 | 50M.01-28 | Шайба конической шестерни | |
| 24 | 50L.01-19 | Крестовина дифференциала | |
| 24 | JC50+.01.03.02-04 | Крестовина дифференциала | |
| 25 | 50M.01-16A | Сателлит дифференциала | |
| 25 | JC50+.01.03.02-02 | Сателлит дифференциала | |
| 26 | JC50+.01.01-03 | Подушка подшипника | |
| 26 | 50M.01-19 | Подушка подшипника | |
| 27 | 50M.01-10 | Болт крепления главной передачи | |
| 28 | 404319B | Стопорная пластина | |
| 29 | GB93-10 | Пружинная шайба | |
| 30 | GB32.2-M10X1X20 | Болт | |
| 31 | d1.5X450 | Металлическая проволока | |
| 32 | GB6171-M16X1.5 | Гайка | |
| 33 | 50M.01-26 | Шайба | |
| 33 | 50M.01-27 | Шайба | |
| 34 | JC50+.01.03.01-02 | Чашка дифференциала | |
| 34 | 50M.01-21 | Чашка дифференциала | |
| 35 | 50M.01-09C | Упорная шайба | |
| 36 | 50M.01-22A | Шестерня полуоси | |
| 36 | JC50+.01.03.02-01 | Шестерня полуоси | |
| 37 | JC50+.01.01-01 | Чашка дифференциала | |
| 37 | 50M.01-08 | Чашка дифференциала | |
| 38 | 50L.01.03 | Болт | |
| 39 | 50L.01-23 | Стопорная пластина | |
| 40 | GB6173-M27X2 | Гайка | |
| 41 | 142807Y | Подшипник | |
| 42 | GB305-90/96.5 | Стопорное кольцо | |
| 43 | JC50+.01.02.01A | Ведущая шестерня | |
| 43 | 50M.01-07B | Ведущая шестерня | |
| 44 | GB93-14 | Пружинная шайба | |
| 45 | GB5785-M14X1.5X55 | Болт |
