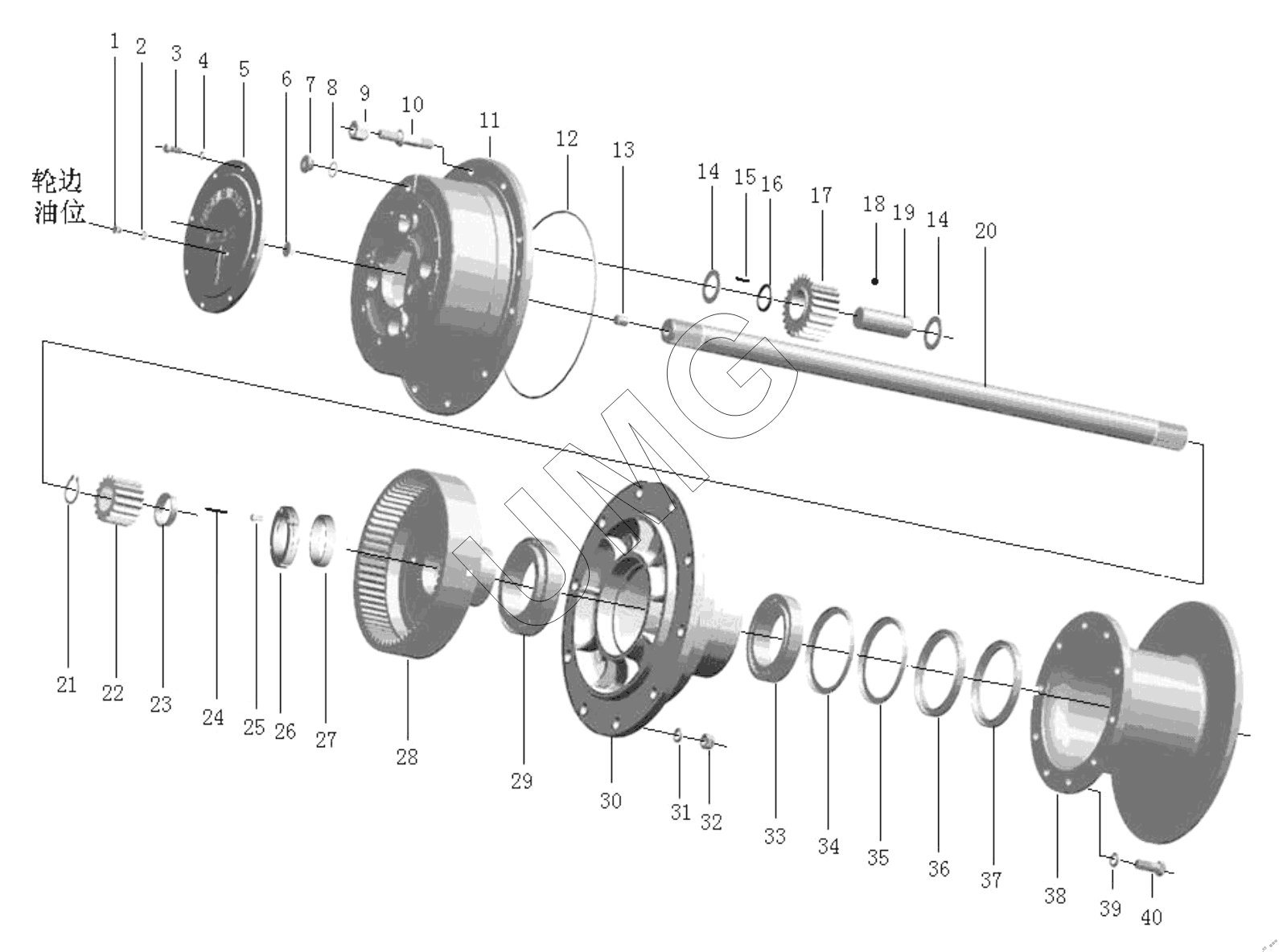

WL50. Планетарный редуктор в сборе (устанавливается для изделия Shantui)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02.01.01.08C | 02.01.01.08C | Планетарная передача в сборе | |
| 1 | 50M.00-13A | Пробка | |
| 2 | JB982-12 | Комбинированная шайба | |
| 3 | GB5785-M12X1.25X25 | Болт | |
| 4 | GB93-12 | Пружинная шайба | |
| 5 | 50M.04J | Торцевая крышка (логотип Shantui) | |
| 6 | 50M.00-11 | Стопорное кольцо | |
| 7 | 50MA.02 | Пробка | |
| 8 | GB3452.1-25.8x2.65 | Уплотнительное кольцо | |
| 9 | 05.01.01.024C | Гайка колеса | |
| 9 | 05.01.01.024B | Гайка колеса | |
| 10 | 05.01.01.023C | Колесный болт | |
| 10 | 05.01.01.023B | Колесный болт | |
| 11 | 50M.00-05X | Водило | |
| 12 | 50M.00-18 | Уплотнительное кольцо | |
| 13 | 50M.00-12 | Установочный штифт | |
| 14 | 50M.00-09 | Шайба | |
| 15 | 50M.00-08 | Иголка шестерни | |
| 16 | 50M.00-10 | Втулка | |
| 17 | 50M.00-06 | Planetary gear/Сателлит | |
| 18 | GB308-3/8 | Металлический шарик | |
| 19 | 50M.00-15 | Ось сателлита | |
| 20 | 50M.00-01 | Вал | |
| 21 | GB894.2-50 | Стопорное кольцо | |
| 22 | 50M.00-14 | Солнечная шестерня | |
| 23 | 50M.00-16 | Проставочное кольцо | |
| 24 | d1.5x220 | Металлическая проволока | |
| 25 | 50MA.00-03 | Крепежный болт | |
| 26 | 50M.00-17A | Гайка шлицевая | |
| 27 | 50M.03A.01-02 | Втулка | |
| 28 | 50M.03B | Шестерня коронная в сборе | |
| 29 | GB297-32026 | Подшипник | |
| 30 | 50MA.00-01A | Ступица | |
| 31 | GB93-22 | Пружинная шайба | |
| 32 | GB6171-M22X1.5 | Гайка | |
| 33 | GB297-32024 | Подшипник | |
| 34 | 50MA.00-02A | Шайба | |
| 35 | GB893.1-180 | Стопорное кольцо | |
| 36 | GB13871-B150X180X15 | Сальник | |
| 37 | GB13871-FB150X180X15 | Сальник | |
| 38 | 504002B | Тормозной диск | |
| 39 | GB93-20 | Пружинная шайба | |
| 40 | 404010 | Болт крепления тормозного диска |
