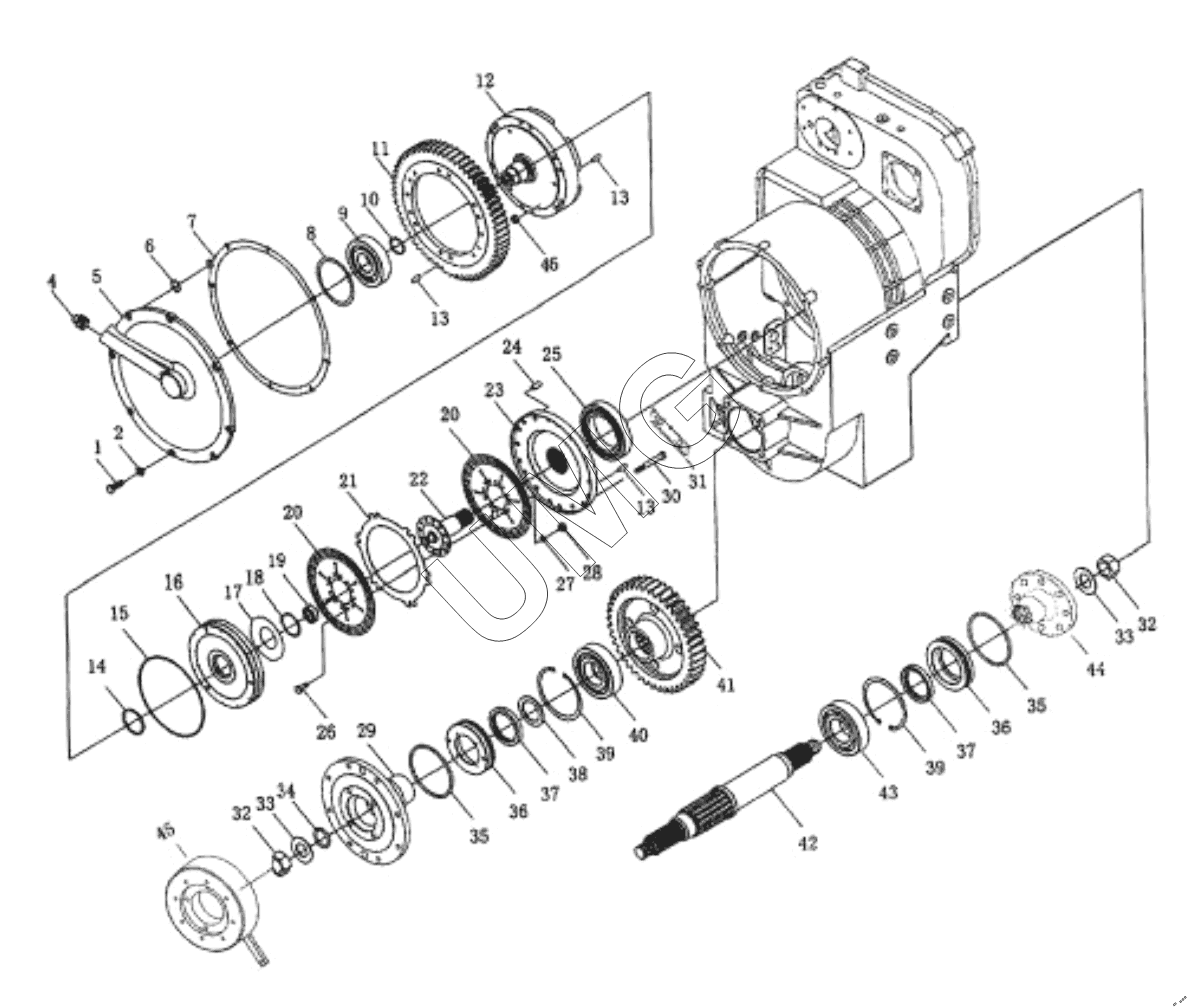

WL50. КПП в сборе 4 (370801)
1
2
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
35
36
36
37
37
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-81030 | Болт | |
| 2 | 01602-21030 | Шайба | |
| 4 | 07042-20211 | Заглушка | |
| 5 | BD15-00009Y | Крышка | |
| 6 | 07000-72020 | Уплотнительное кольцо | |
| 7 | BD15-00008Y | Уплотнительная прокладка | |
| 8 | BD15-00014/15/16 | Прокладка | |
| 9 | GB276-6411 | Подшипник | |
| 10 | BD15-01004 | Уплотнение | |
| 11 | BD15-03009Y | Шестерня вторичная | |
| 12 | BD15-03008Y | Крышка фрикционных дисков | |
| 13 | 04020-01030 | Штифт | |
| 14 | BD15-01003 | Уплотнение | |
| 15 | BD15-03007A | Уплотнение | |
| 16 | BD15-03006Y | Поршень | |
| 17 | BD15-03005 | Пружина | |
| 18 | 04064-06525 | Стопорное кольцо | |
| 19 | GB276-6204 | Подшипник | |
| 20 | BD15-03100Y | Фрикцион в сборе | |
| 21 | BD15-03003Y | Диск фрикционный ведомый | |
| 22 | BD15-03001Y | Вал | |
| 23 | BD15-03002Y | Диск прижимной | |
| 24 | BD15-03010Y | Штифт | |
| 25 | GB276-6022 | Подшипник | |
| 26 | 01010-80820 | Болт | |
| 27 | 01602-20825 | Шайба | |
| 28 | 01580-10806 | Гайка | |
| 29 | BD15-04009Y | Фланец | |
| 30 | GB5785 | Болт | |
| 31 | BD15-03004 | Стопорная прокладка | |
| 32 | BD15-04001 | Гайка | |
| 33 | BD15-04010 | Шайба | |
| 34 | GB3452.3 | Уплотнительное кольцо | |
| 35 | 07000-05120 | Уплотнительное кольцо | |
| 36 | BD15-04003Y | Посадочное место сальника | |
| 37 | 07012-00070 | Сальник | |
| 38 | BD15-04007Y | Стыковочная накладка | |
| 39 | 04065-01303 | Шайба | |
| 40 | GB283-1NUP312E | Подшипник | |
| 41 | BD15-04006Y | Выходная шестерня | |
| 42 | BD15-04004Y | Вал | |
| 43 | GB276-6312 | Подшипник | |
| 44 | BD15-04002Y | Фланец | |
| 45 | BD15-12000 | Тормоз в сборе | |
| 46 | BD13-02310 | Одноходовый клапан |
