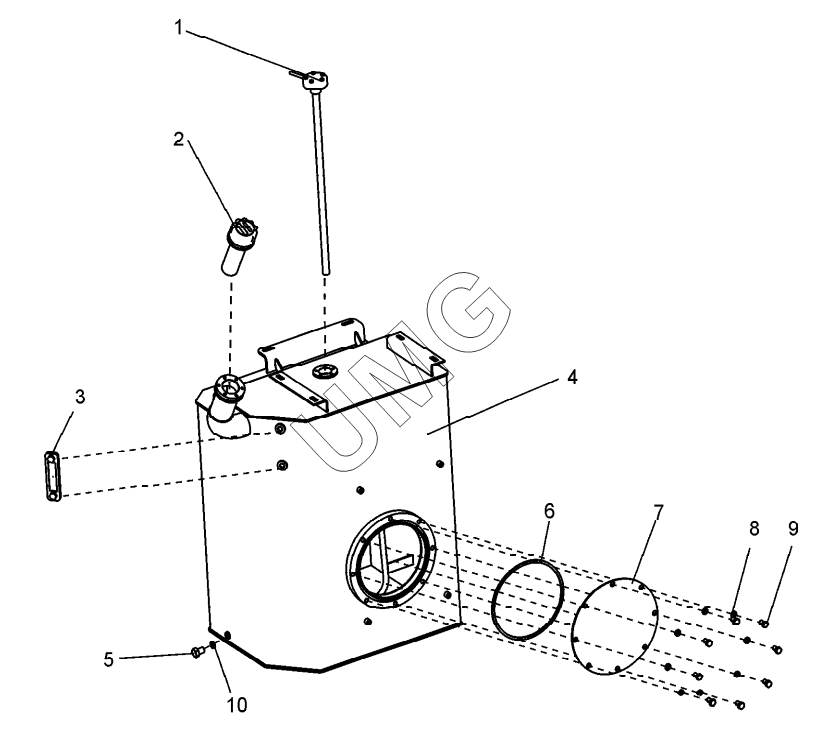

TL-155. Бак топливный (15502.31.02.000)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RD2016-A800 | Датчик объема толива | |
| 2 | 55.101-1103010 | Крышка полуоборотная с замком | |
| 3 | TF.127TB | Датчик уровня масла | |
| 4 | 15502.31.02.010 | Бак топливный | |
| 5 | TL155.31.03.004 | Пробка | |
| 6 | Кольцо260-270-58 | Кольцо260-270-58 | |
| 7 | В190М.43.15.015 | Крышка | |
| 8 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 9 | Болт М12-6gx20.58.019 | Болт М12-6gx20.58.019 | |
| 10 | Уплотнение USIT | Уплотнение USIT |
