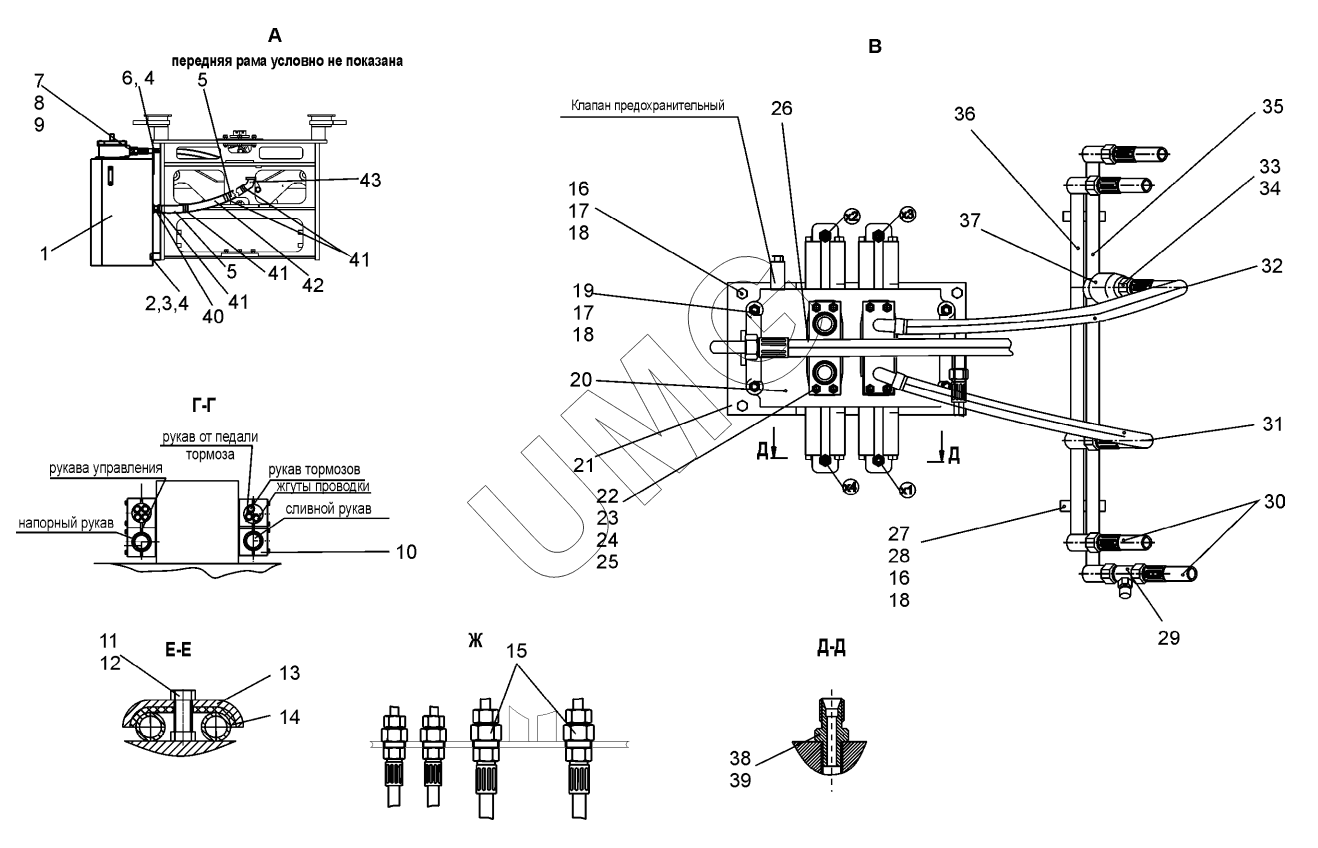

TL-155. Гидросистема рабочего оборудования (15502.43.00.000-02)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 15502.43.15.000 | Бак масляный | |
| 2 | Болт М12-6gх35.58.019 | Болт М12-6gх35.58.019 | |
| 3 | Шайба С.12.02.019 | Шайба | |
| 4 | Шайба 12 65Г 019 | Шайба 12 65Г 019 | |
| 5 | TL155.33.00.001-04 | Рукав | |
| 6 | Болт М12-6gх25.58.019 | Болт М12-6gх25.58.019 | |
| 7 | Винт цил.гол.DIN912-8.8-IH8-(A2K)-M10x30 zn | Винт цил.гол.DIN912-8.8-IH8-(A2K)-M10x30 zn | |
| 8 | Шайба пружинная (гровер) DIN7980-(MZN)-D10,2 | Шайба пружинная (гровер) DIN7980-(MZN)-D10,2 | |
| 9 | Кольцо 070-076-36 Parker/2-232 №552-90 | Кольцо 070-076-36 Parker/2-232 №552-90 | |
| 10 | Хомут опорный С6 45/PS6/P6/M6X60-6 | Хомут опорный С6 45/PS6/P6/M6X60-6 | |
| 11 | Болт М10-6gх25.58.019 | Болт М10-6gх25.58.019 | |
| 12 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 13 | Д395Б-31-023 | Хомут | |
| 14 | Д395Б-31-024 | Прокладка | |
| 15 | SV28LOMD | Фитинг | |
| 16 | Болт М10-6gх50.58.019 | Болт М10-6gх50.58.019 | |
| 17 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 18 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 19 | 067.15.11.078 | Шпилька | |
| 20 | RGG250/2AB | Гидрораспределитель | |
| 21 | TL155.46.00.005 | Плита | |
| 22 | Винт цил.гол.DIN912-8.8-IH8-(A2K)-M10x30 zn | Винт цил.гол.DIN912-8.8-IH8-(A2K)-M10x30 zn | |
| 23 | Шайба пружинная DIN7980-(MZN)-D10,2 | Шайба пружинная | |
| 24 | Полуфланцы 3000 psi 1 (комплект) | Полуфланцы 3000 psi 1 (комплект) | |
| 25 | Кольцо 034-040-36 /2-219 N552-90 | Кольцо 034-040-36 /2-219 N552-90 | |
| 26 | РВД 25.4-112-2000-0.34-11/05.180-M42x2/D44.5 -У1-СПП | РВД 25.4-112-2000-0.34-11/05.180-M42x2/D44.5 -У1-СПП | |
| 27 | B160.43.00.009 | Прижим | |
| 28 | B160.43.00.011 | Прокладка | |
| 29 | TL155.46.00.100 | Тройник | |
| 30 | РВД 19-140-1650-0.3-11.90/12- М33х2/М42х2-У1-СПП | РВД 19-140-1650-0.3-11.90/12- М33х2/М42х2-У1-СПП | |
| 31 | РВД 19-140-900-0.3-05.90/12-D44.5/ М42х2-У1-СПП | РВД 19-140-900-0.3-05.90/12-D44.5/ М42х2-У1-СПП | |
| 32 | РВД 19-140-800-0.3-05.90/12-D44.5/ М42х2-У1-СПП | РВД 19-140-800-0.3-05.90/12-D44.5/ М42х2-У1-СПП | |
| 33 | 048.05.01.267 | Штуцер | |
| 34 | Кольцо 045-050-30-2-2 | Кольцо | |
| 35 | TL155.43.00.040 | Труба | |
| 36 | TL155.43.00.030 | Труба | |
| 37 | 62900А | Дроссель с обратным клапаном 62900А | |
| 38 | 048.05.01.063 | Штуцер | |
| 39 | Уплотнение USIT М14 | Уплотнение USIT М14 | |
| 40 | Наконечник Ю.50.05.601-D71,4-(SAE J518)-РНД СБ | Наконечник Ю.50.05.601-D71,4-(SAE J518)-РНД СБ | |
| 41 | Хомут 1Л 50-70-6 | Хомут | |
| 42 | 15502.43.00.060 | Труба | |
| 43 | Ю.50.05.602-D71,4-90-(h=117)-(SAE J518)-РНД СБ | Наконечник |
