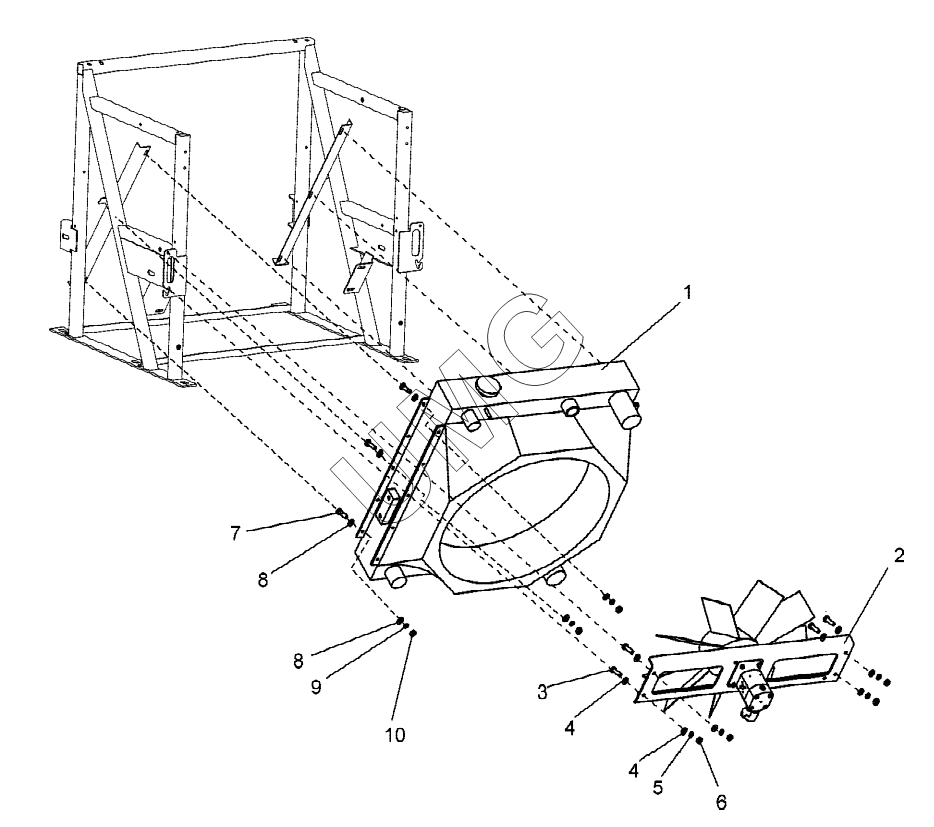

TL-155. Блок радиаторов (TL155.33.04.000)
1
1
2
3
4
4
5
6
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M 8112228 | Блок радиаторов | |
| 1 | БТЛ 150К.13010000 | Блок радиаторов | |
| 2 | TL155.33.04.300 | Установка вентилятора | |
| 3 | Болт М10-6gх30.58.019 | Болт М10-6gх30.58.019 | |
| 4 | Шайба C.10.02.019 | Шайба C.10.02.019 | |
| 5 | Шайба 10 65Г 019 | Шайба 10 65Г 019 | |
| 6 | Гайка М10-6H.5.019 | Гайка М10-6H.5.019 | |
| 7 | Болт М8-6gх25.58.019 | Болт М8-6gх25.58.019 | |
| 8 | Шайба C.8.02.019 | Шайба C.8.02.019 | |
| 9 | Шайба 8 65Г 019 | Шайба 8 65Г 019 | |
| 10 | Гайка М8-6H.5.019 | Гайка М8-6H.5.019 |
