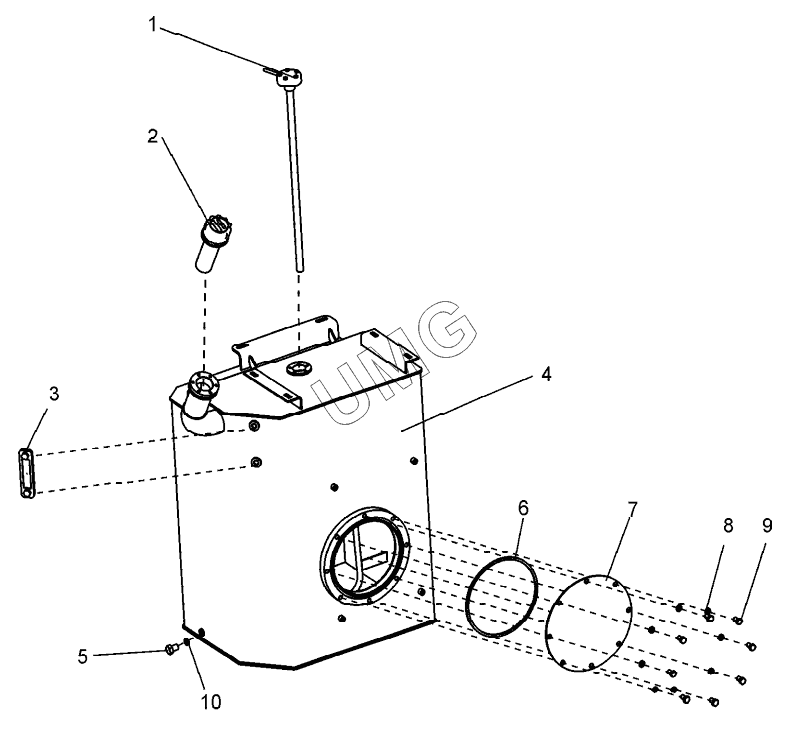

TL-155. Бак топливный (TL155.31.03.000)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RD2016-A800 | Датчик объема толива | |
| 2 | ТА80В10А002 | Горловина заливная | |
| 3 | SNA 127B-S-T-10 | Датчик уровня масла | |
| 4 | TL155.31.03.010 | Бак топливный | |
| 5 | TL155.31.03.004 | Пробка | |
| 6 | Кольцо260-270-58 ГОСТ 188829-73/9833-73 | Кольцо | |
| 7 | В190М.43.15.015 | Крышка | |
| 8 | Шайба 12.65Г.019 ГОСТ 6402-70 | Шайба | |
| 9 | Болт М12-6gx20.58.019 ГОСТ 7798-70 | Болт | |
| 10 | Уплотнение M12 | Уплотнение |
