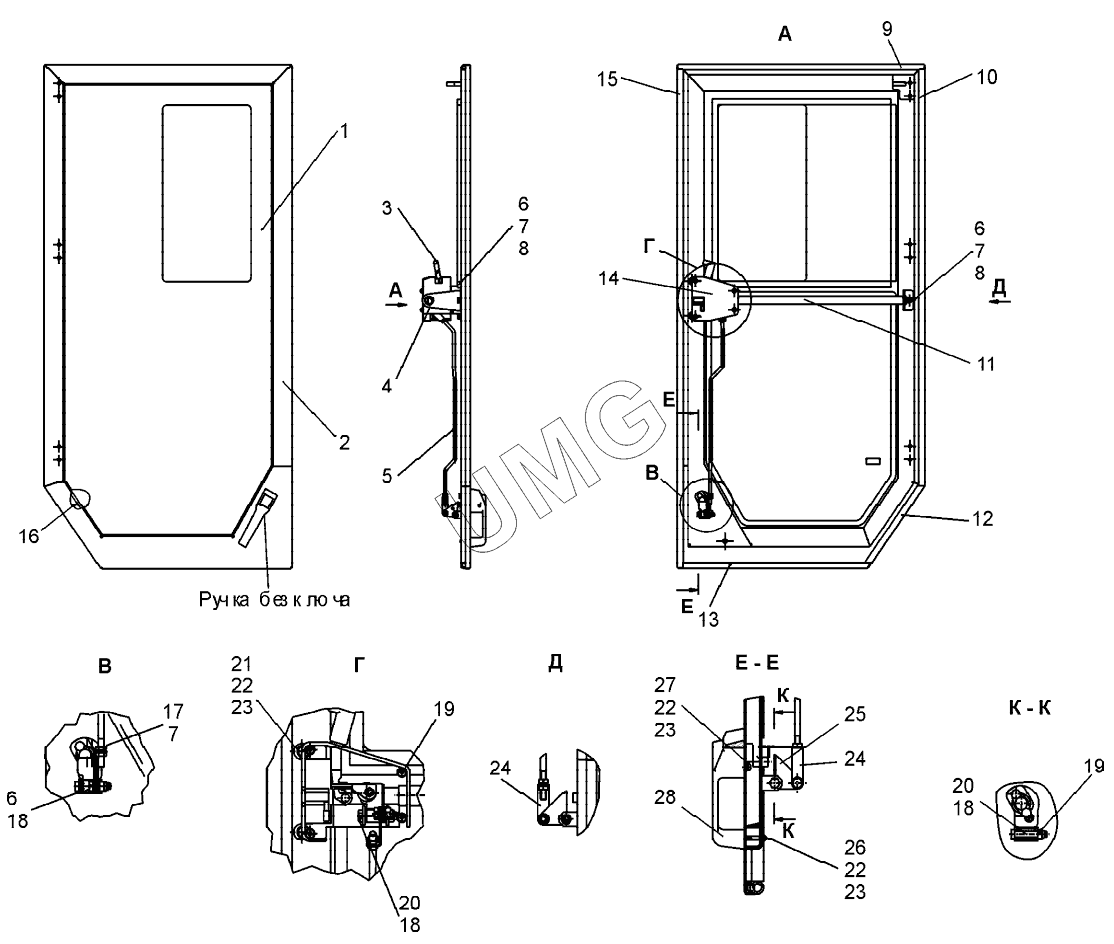

TL-155. Дверь (TL150.51.25.010-01)
1
2
3
4
5
6
6
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
22
22
23
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ССТL150.51.00.007-01 | Стекло двери | |
| 2 | TL150.51.25.100-01 | Каркас двери | |
| 3 | 80-6105050-01 | Замок | |
| 4 | Винт В2.М8-8gх25.58.019 ГОСТ 17475-80 | Винт | |
| 5 | TL150.51.25.061-01 | Тяга | |
| 6 | Болт М8-6gх20.88.019 ГОСТ 7798-70 | Болт | |
| 7 | Шайба 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 8 | Шайба С8.02.019 ГОСТ 11371-78 | Шайба | |
| 9 | TL150.51.24.001 | Уплотнитель | |
| 10 | TL150.51.24.002 | Уплотнитель | |
| 11 | TL150.51.25.080-01 | Поручень | |
| 12 | TL150.51.24.005-01 | Уплотнитель | |
| 13 | TL150.51.24.004-01 | Уплотнитель | |
| 14 | TL150.51.25.121-01 | Крышка | |
| 15 | TL150.51.24.003 | Уплотнитель | |
| 16 | TL150.51.24.013 | Прокладка | |
| 17 | Гайка М8-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 18 | Шайба М8 полиамид DIN125 | Шайба | |
| 19 | Гайка М8-6Н.5.NF ГОСТ P 50273-92 | Гайка | |
| 20 | Болт М8-6gх45.58.019 ГОСТ 7798-70 | Болт | |
| 21 | Винт B2.М6-6gх16.58.019 ГОСТ 17473-80 | Винт | |
| 22 | Шайба 6.65Г.019 ГОСТ 6402-70 | Шайба | |
| 23 | Шайба С6.02.019 ГОСТ 11371-78 | Шайба | |
| 24 | TL150.51.24.015 | Тяга | |
| 25 | TL150.51.25.030-01 | Кронштейн | |
| 26 | Винт B.М6-6gх35.58.019 ГОСТ 17473-80 | Винт | |
| 27 | Винт B.М6-6gх10.58.019 ГОСТ 17473-80 | Винт | |
| 28 | 80-61-05.330-А1 | Ручка |
