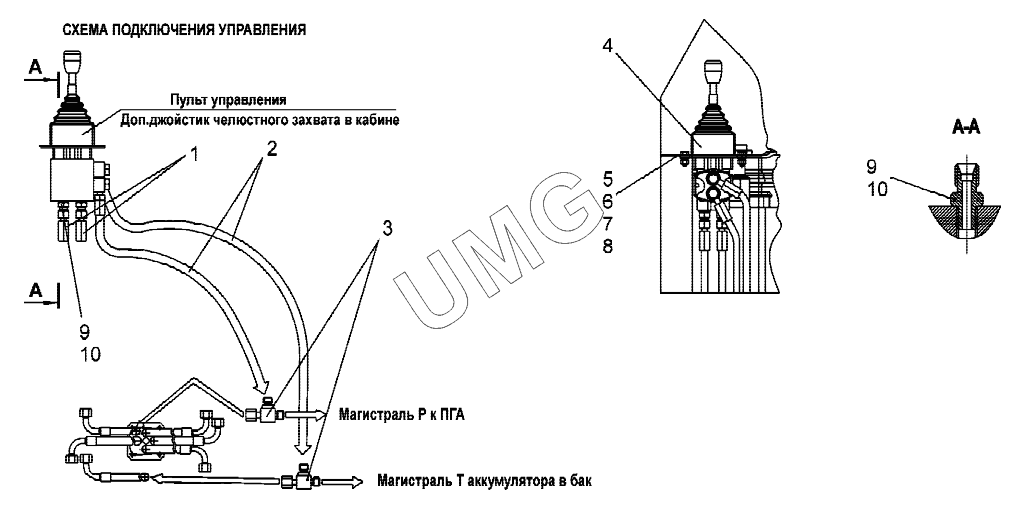

TL-155. Гидросистема рабочего оборудования (TL155.46.10.000)
1
2
3
3
4
5
6
7
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД6,4-90-2800-0,1-11/11.90-М16х1,5/М16х1,5-У1 | РВД | |
| 2 | РВД6,4-90-500-0,1-09/11.90-D14/М16х1,5-У1 | РВД | |
| 3 | В140.44.00.030 | Тройник | |
| 3 | Тройник EVL10LROMD | Тройник | |
| 4 | HC-RCM/1 | Блок управления | |
| 5 | Болт М8-6gх20.56.019 ГОСТ 7798-70 | Болт | |
| 6 | Гайка М8-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 7 | Шайба С8.02.019 ГОСТ 11371-78 | Шайба | |
| 8 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба | |
| 9 | В160.43.00.003 | Штуцер | |
| 10 | Уплотнение G1/4 | Уплотнение |
