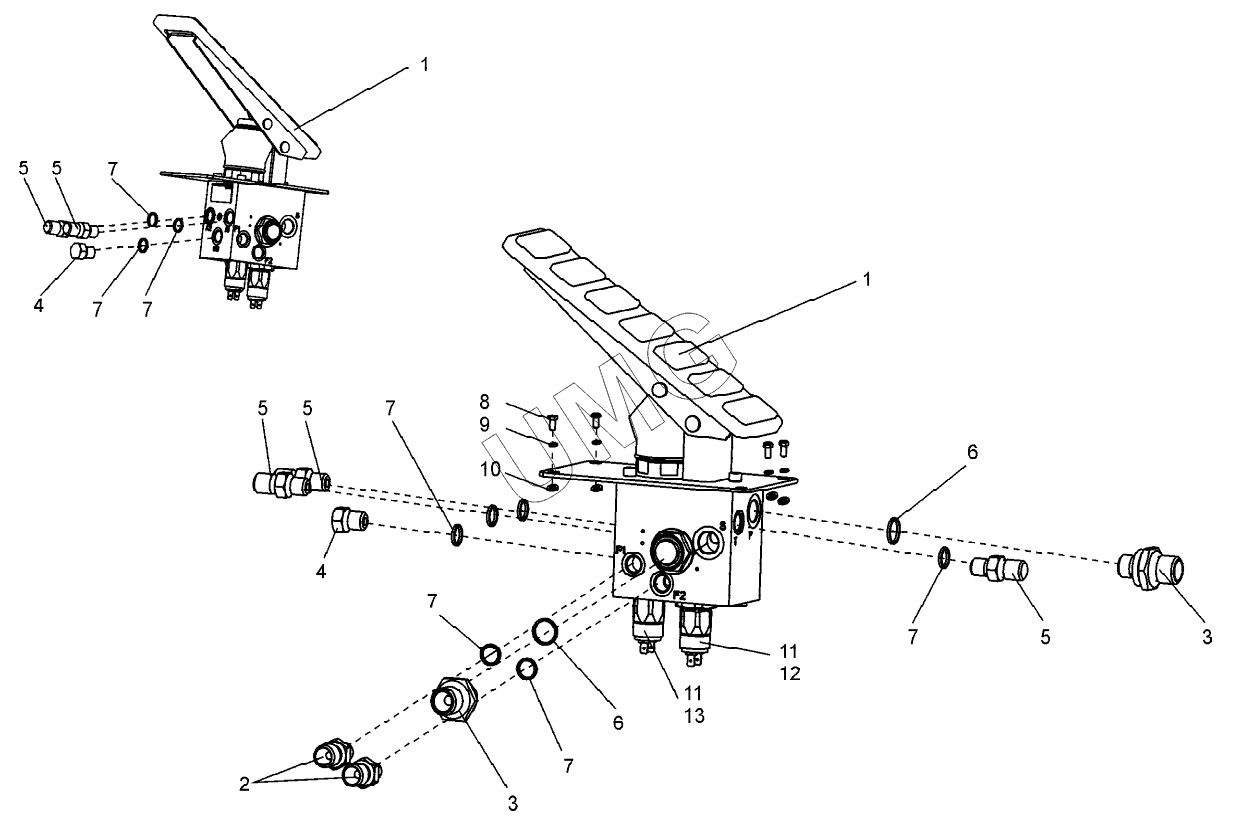

TL-155. Педаль тормозная (TL155.42.00.010)
1
1
2
3
3
4
4
5
5
5
5
5
6
6
7
7
7
7
7
7
7
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | VB-220-570-63-C0-004-3A00 | Педаль тормозная | |
| 2 | 048.05.01.069 | Штуцер | |
| 3 | 048.05.01.089 | Штуцер | |
| 4 | 067.44.11.021 | Пробка | |
| 5 | 048.05.01.063 | Штуцер | |
| 6 | Уплотнение USIT M18 | Уплотнение | |
| 7 | Уплотнение USIT M14 | Уплотнение | |
| 8 | Болт М8-6gх20.58.019 ГОСТ 7798-70 | Болт | |
| 9 | Шайба 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 10 | Гайка М8-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 11 | Уплотнение USIT M10 | Уплотнение | |
| 12 | МО17067/70R | Датчик давления | |
| 13 | МО17069/5R | Датчик стоп-сигнал |
