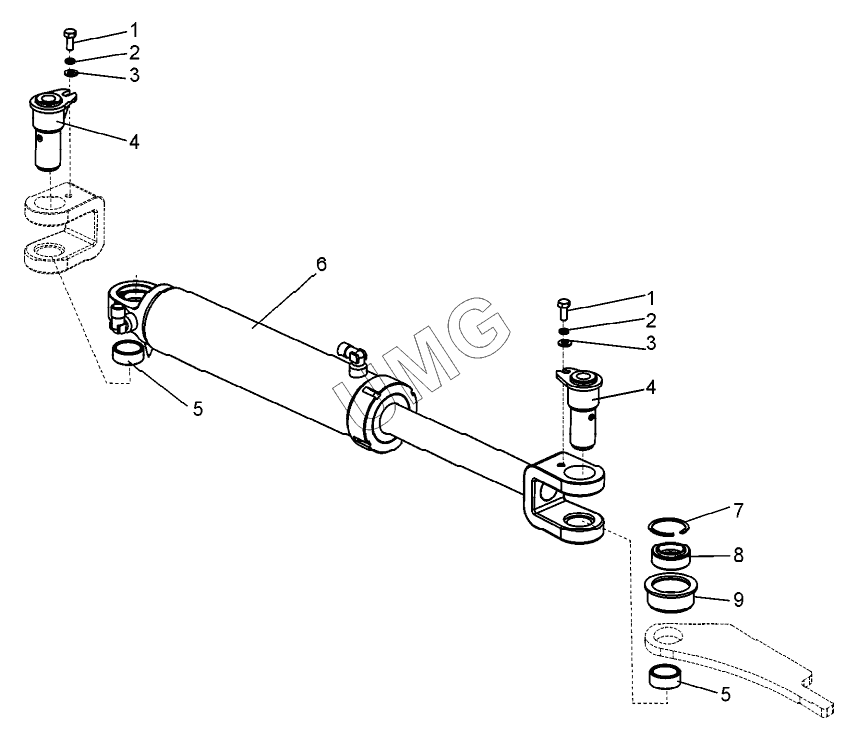

TL-155. Установка гидроцилиндра (TL150.14.00.100)
1
1
2
2
3
3
4
4
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М10-6gх25.58.019 ГОСТ 7798-70 | Болт | |
| 2 | Шайба 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 3 | Шайба С10.02.019 ГОСТ 11371-78 | Шайба | |
| 4 | TL150.14.00.110 | Ось | |
| 5 | TL150.21.00.031 | Втулка | |
| 6 | TL150.14.01.000 | Гидроцилиндр | |
| 7 | Кольцо С62 ГОСТ 13943-86 | Кольцо | |
| 8 | Подшипник ШС40К ГОСТ 3635-78 | Подшипник | |
| 9 | В140.1.21.00.001 | Втулка |
