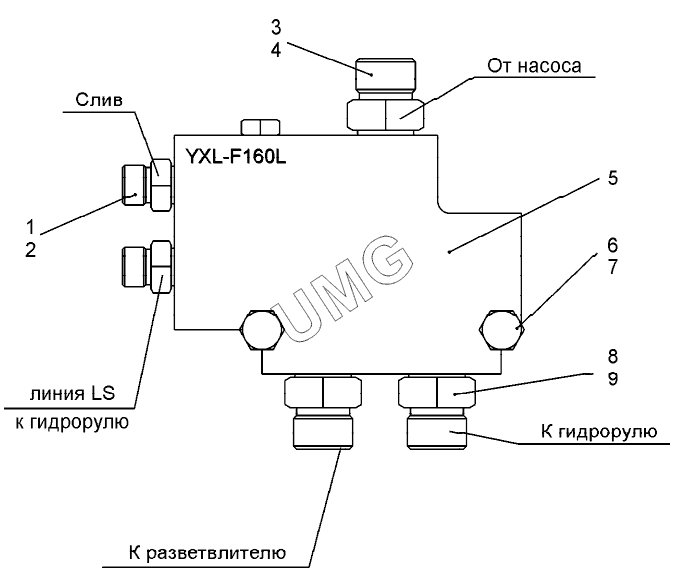

TL-155. Клапан приоритетный (TL150.14.00.010)
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 048.05.01.109 | Штуцер | |
| 2 | Уплотнение USIT M14 | Уплотнение | |
| 3 | 048.05.01.024 | Штуцер | |
| 4 | Уплотнение USIT M27 | Уплотнение | |
| 5 | SKP160СВ | Клапан приоритетный | |
| 6 | Болт М8-6gх65.58.019 ГОСТ 7798-70 | Болт | |
| 7 | Шайба 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 8 | 048.05.01.001 | Штуцер | |
| 9 | Уплотнение USIT M22 | Уплотнение |
