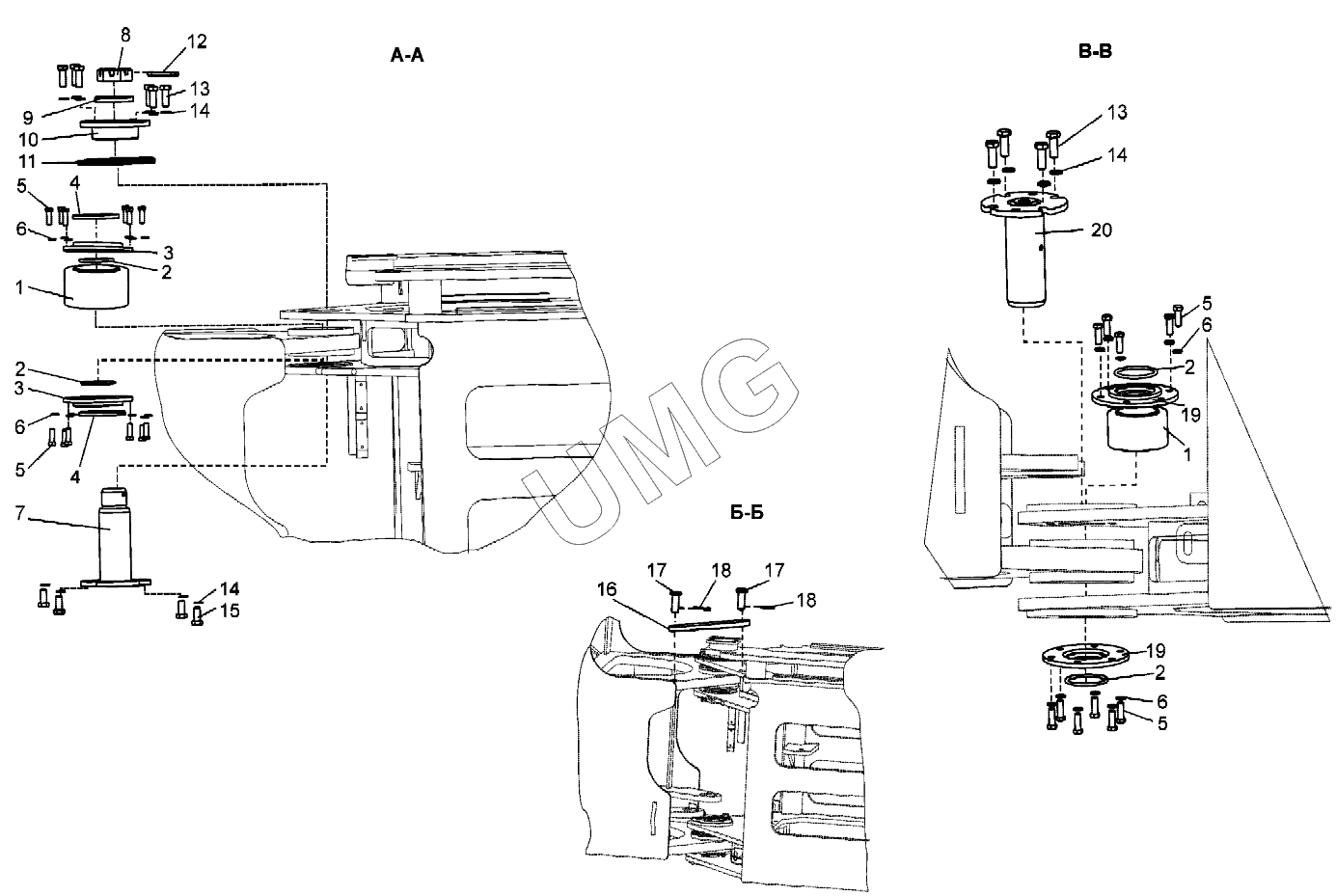

TL-155. Рама в сборе (TL155.22.00.000-01)
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
13
14
14
14
15
16
17
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Подшипник ШСЛ80К | Подшипник ШСЛ80К | |
| 2 | Кольцо 080-090-58-2-2 ГОСТ 18829-73/ГОСТ 9833-73 | Кольцо | |
| 3 | TL155.22.00.023 | Крышка | |
| 4 | ПА-010.05.00.001-04 | Шайба | |
| 5 | Болт М12-6gх35.88.019 ГОСТ 7796-70 | Болт | |
| 6 | Шайба 12.65Г.019 ГОСТ 6402-70 | Шайба | |
| 7 | TL155.22.00.010 | Ось | |
| 8 | В138.21.00.002 | Гайка | |
| 9 | TL155.22.00.005 | Шайба | |
| 10 | TL155.22.00.003 | Втулка | |
| 11 | TL155.22.00.004 | Прокладка регулировочная | |
| 12 | Шплинт 8х100.019 ГОСТ 397-79 | Шплинт | |
| 13 | Болт М16-6gх45.88.019 ГОСТ 7798-70 | Болт | |
| 14 | Шайба 16.65Г.019 ГОСТ 6402-70 | Шайба | |
| 15 | Болт М16-6gх35.88.019 ГОСТ 7798-70 | Болт | |
| 16 | TL155.22.00.013 | Растяжка | |
| 17 | TL155.22.00.014 | Ось | |
| 18 | Шплинт пружинный 4х64.А4 DIN 11024 D | Шплинт | |
| 19 | TL155.22.00.022 | Крышка | |
| 20 | TL155.22.00.020 | Ось |
