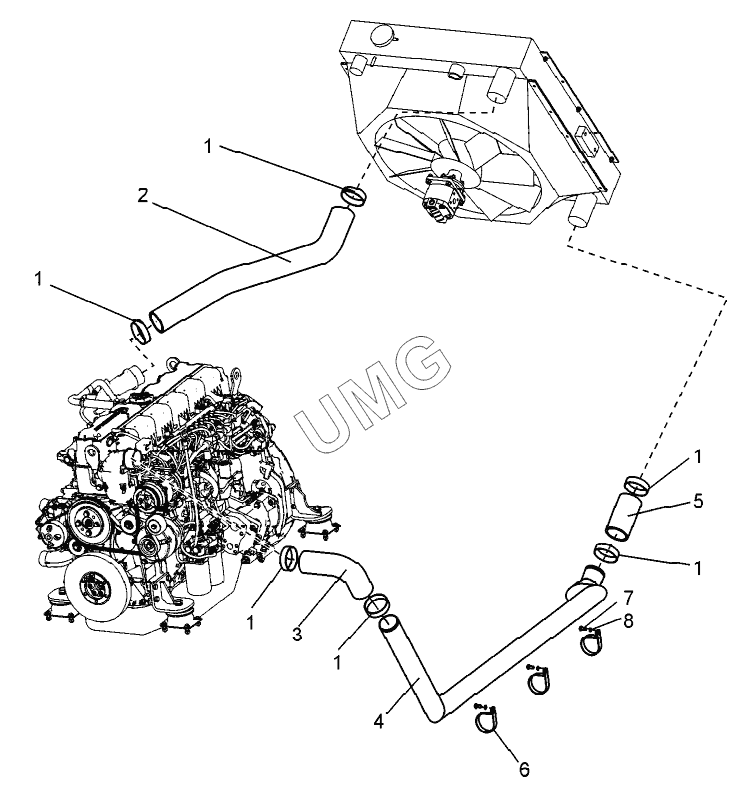

TL-155. Система охлаждения наддувочного воздуха (TL155.35.10.000)
1
1
1
1
1
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Хомут силовой 86-91 | Хомут силовой | |
| 2 | TL155-35001 | Патрубок | |
| 3 | TL155-35002 | Патрубок | |
| 4 | TL155.35.00.030 | Труба | |
| 5 | TL155.35.00.001-03 | Рукав | |
| 6 | TL155.35.00.005 | Хомут | |
| 7 | Болт М8-6gх20.58.019 ГОСТ 7798-70 | Болт | |
| 8 | Шайба 8.65Г.019 ГОСТ 6402-70 | Шайба |
