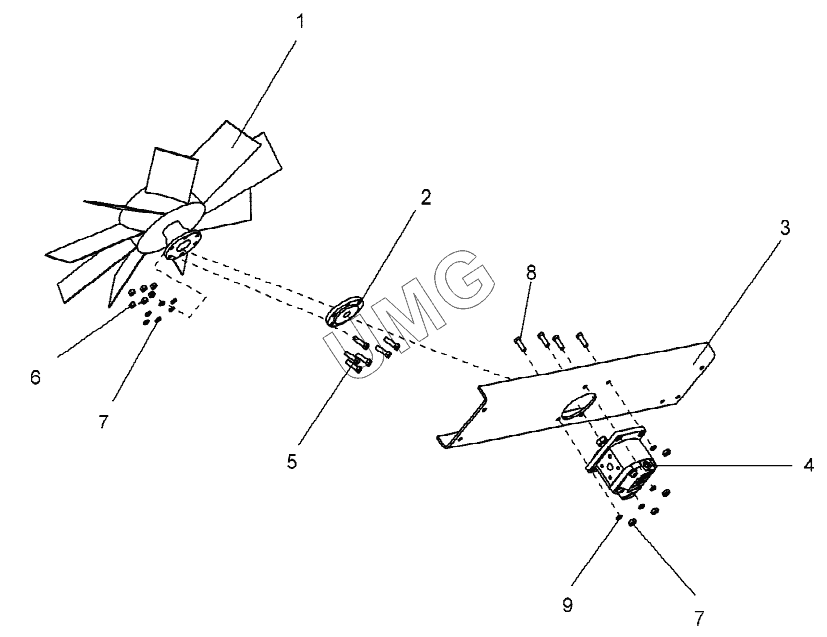

TL-155. Установка вентилятора (TL155.33.04.200)
1
2
3
4
5
6
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 020004136 | Вентилятор | |
| 2 | TL150.33.03.007 | Фланец | |
| 3 | TL150.33.03.006 | Пластина | |
| 4 | AZMN-22-020UCB20PX-S0077 | Гидромотор | |
| 5 | Д395-0116016 | Болт карданный | |
| 6 | Д395-0116017 | Гайка | |
| 7 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба | |
| 8 | Болт M10-6gx30.58.019 ГОСТ 7796-70 | Болт | |
| 9 | Гайка М10-6H.5.019 ГОСТ 5915-70 | Гайка |
