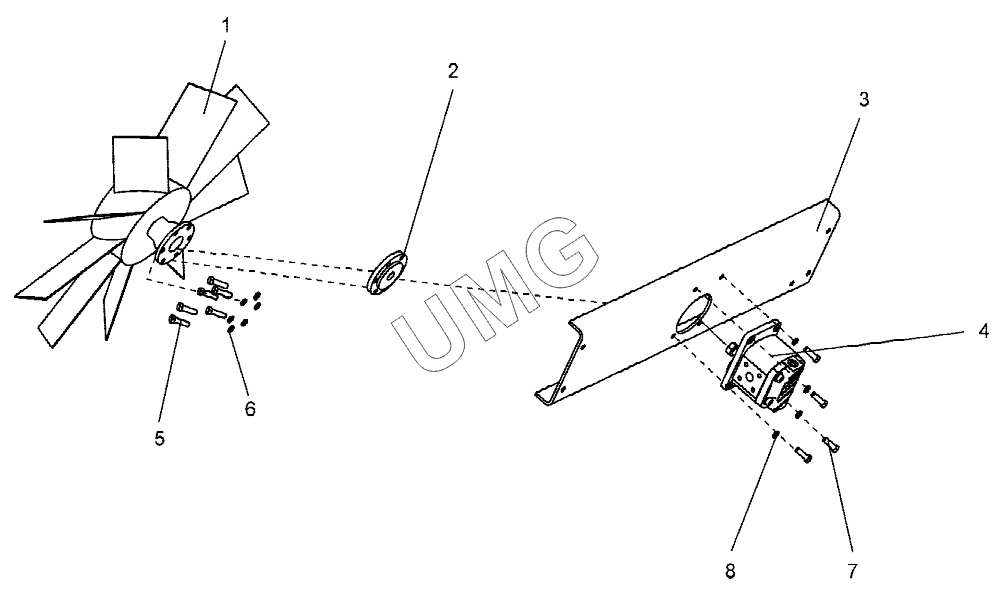

TL-155. Установка вентилятора (TL155.33.04.100)
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 020004136 | Вентилятор | |
| 2 | TL155.33.04.007 | Фланец | |
| 3 | TL155.33.04.010 | Пластина | |
| 4 | ТМЗ-21R-R06C10-SH05H06-N.175 | Гидромотор | |
| 5 | Болт М10х1,25-6gx20.88.019 ГОСТ 7798-70 | Болт | |
| 6 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба | |
| 7 | Болт М8-6gх25.58.019 ГОСТ 7798-70 | Болт | |
| 8 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба |
