ДЗ-98В. Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
1
1
2
3
4
5
6
6
7
7
8
8
9
10
11
11
11
12
12
13
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25

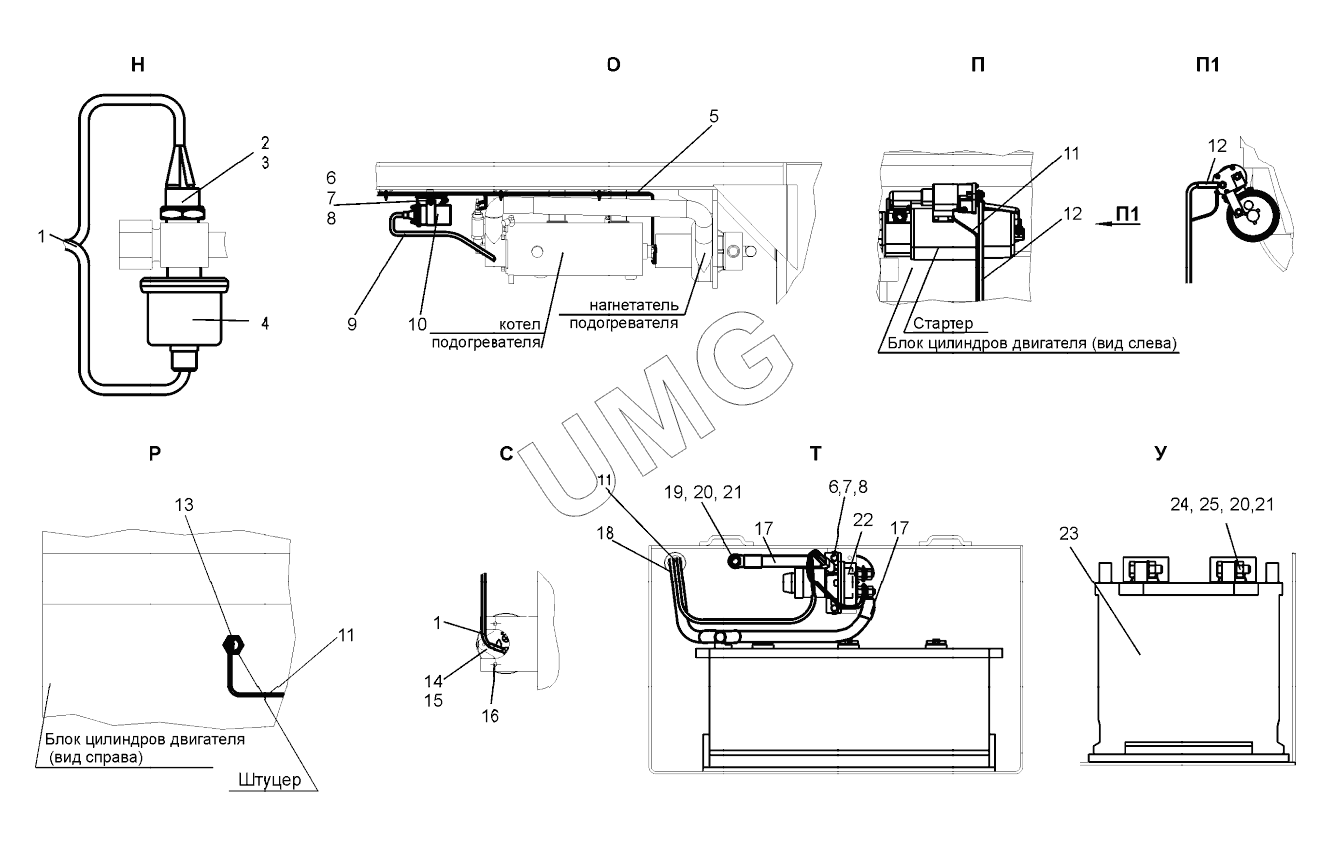

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98М2.41.30.050-04 | Жгут | |
| 2 | 067.34.13.004 | Прокладка | |
| 3 | ММ124-Д | Датчик сигнализатора давления | |
| 4 | 3902.3829 | Датчик указателя давления | |
| 5 | В140.41.30.300-01 | Жгут | |
| 6 | БолтМ6-6gх16.58.019(S10) | Болт | |
| 7 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 8 | ШайбаC6.02.019 | Шайба C6.02.019 | |
| 9 | ДЗ-98В.41.30.500 | Провод | |
| 10 | 9301.3734 | Коммутатор | |
| 11 | ДЗ-98М2.41.30.060-03 | Жгут | |
| 12 | ДЗ-98В.41.30.420-02 | Провод | |
| 13 | ММ111-Д | Датчик-сигнализатор давления | |
| 14 | ПС-400 | Розетка переностной лампы | |
| 15 | 500А-3724152 | Чехол защитный | |
| 16 | ВинтВ2.М4-6gх35.58.019 | Винт В2.М4-6gх35.58.019 | |
| 17 | ДЗ-98В.41.30.420-04 | Провод | |
| 18 | ДЗ-98В.41.30.420-03 | Провод | |
| 19 | БолтМ10-6gх20.58.019(S16) | Болт | |
| 20 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 21 | ШайбаC10.02.019 | Шайба C10.02.019 | |
| 22 | 1410.3737 | Выключатель | |
| 23 | 6СТ-190АПЗСТ | Аккумуляторная батарея | |
| 24 | БолтМ10-6gх35.58.019(S16) | Болт | |
| 25 | ГайкаМ10-6Н.5.019(S16) | Гайка М10-6Н.5.019(S16) |
