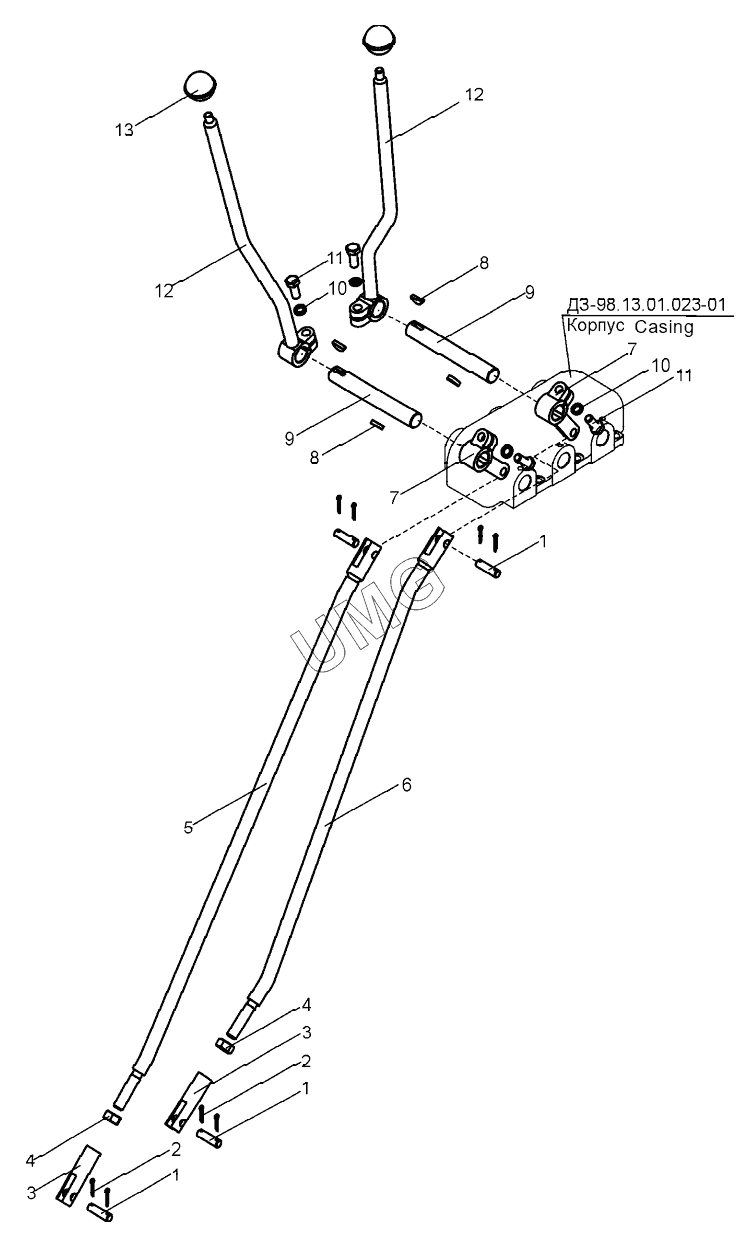

ДЗ-98В. Управление коробкой перемены передач (ДЗ-98В.13.02.000);Gearbox control
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395А-0117008 | Палец | |
| 2 | Шплинт3,2х20.019 | Шплинт | |
| 3 | ДЗ-98.43.01.019 | Головка тяги | |
| 4 | ГайкаМ16-6Н.5.019(S32) | Гайка М16-6Н.5.019(S32) | |
| 5 | ДЗ-98В.13.02.020 | Тяга | |
| 5 | ДЗ-98В.13.02.020-01 | Тяга | |
| 6 | ДЗ-98В.13.02.010 | Тяга | |
| 6 | ДЗ-98В.13.02.010-01 | Тяга | |
| 7 | Д395В.13.01.110 | Рычаг | |
| 8 | Д395Б-03-028 | Шпонка сегментная | |
| 8 | Д395Б-03-028-01 | Шпонка сегментная | |
| 9 | ДЗ-98В.13.02.001 | Валик | |
| 10 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 11 | БолтМ12-6gх30.58.019(S18) | Болт | |
| 12 | ДЗ-98.13.02.100 | Рычаг | |
| 13 | 1105-40М12 | Ручка шаровая |
