ДЗ-98В. Автогрейдеры ДЗ-98В.00...;ДЗ-98В.00... motor graders
1
1
1
1
2
3
4
5
6
6
7
7
8
9
10
10
11
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

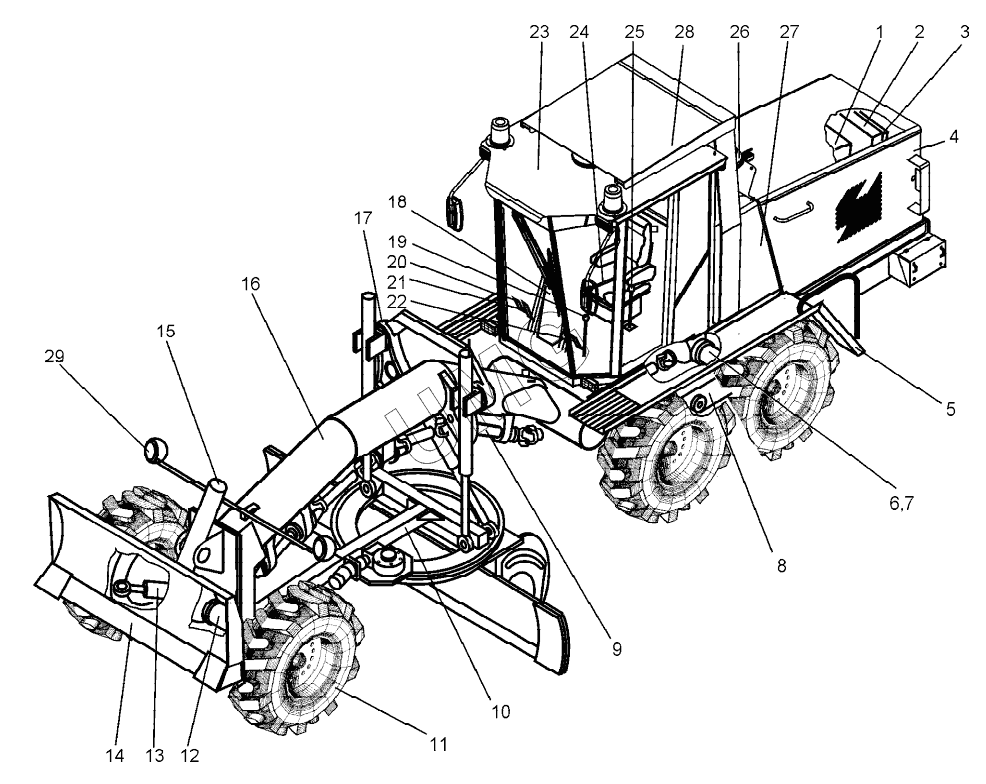

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В9.11.00.000-01 | Установка силовая | |
| 1 | ДЗ-98В9.11.00.000-02 | Двигатель | |
| 1 | ДЗ-98В9.11.00.000-03 | Двигатель | |
| 1 | ДЗ-98В9.11.00.000 | Установка силовая | |
| 2 | ДЗ-98М2.33.10.000 | Система охлаждения и разогрева двигателя | |
| 3 | ДЗ-98М2.38.00.000 | Система смазки двигателя | |
| 4 | ДЗ-98М.52.07.000 | Капот | |
| 5 | ДЗ-98М.53.00.000 | Установка крыльев | |
| 6 | ДЗ-98В1.62.00.000 | Мост задний ведущий | |
| 6 | ДЗ-98М.62.00.040 | Мост задний | |
| 7 | ДЗ-98М.62.00.030 | Мост средний | |
| 7 | ДЗ-98В1.62.00.000-01 | Мост задний ведущий | |
| 8 | ДЗ-98М.02.00.000 | Подвеска задних колес | |
| 9 | ДЗ-98.16.00.000 | Передача карданная | |
| 10 | ДЗ-98.34.00.000-01 | Рама тяговая с отвалом | |
| 10 | ДЗ-98Д.34.00.000 | Рама тяговая | |
| 11 | ДЗ-98В1.24.01.000 | Колесо | |
| 11 | ДЗ-98М.24.00.000 | Колесо | |
| 12 | ДЗ-98В1.61.01.000 | Мост передний ведущий | |
| 13 | ДЗ-98М.14.00.000 | Управление рулевое | |
| 14 | ДЗ-98В1.2.25.02.000 | Оборудование бульдозерное | |
| 14 | ДЗ-98БО.26.00.000-01 | Боковой отвал | |
| 14 | ДЗ-98В1.3.25.03.000-01 | Оборудование рыхлительное | |
| 14 | ДЗ-98В1.5.28.00.000 | Оборудование путепрокладочное | |
| 15 | ДЗ-98М1.43.00.000 | Гидросистема автогрейдера | |
| 15 | ДЗ-98М1.43.10.000 | Гидросистема автогрейдера | |
| 16 | ДЗ-98М1.21.00.000 | Рама | |
| 17 | ДЗ-98.30.00.000 | Подвеска тяговой рамы | |
| 18 | ДЗ-98М2.13.06.000 | Колонка рулевая | |
| 19 | ДЗ-98В.13.02.000 | Управление коробкой перемены передач | |
| 20 | ДЗ-98М2.13.05.000 | Система управления регулятором | |
| 21 | ДЗ-98В1.13.03.000-02 | Управление колесными тормозами | |
| 22 | ДЗ-98В.13.01.000 | Механизм управления муфтой сцепления | |
| 23 | КА-51.00.00.000 | Кабина | |
| 24 | ДЗ-98М2.13.04.100 | Управление стояночным тормозом | |
| 25 | ДЗ-98М2.42.10.000 | Система пневматическая | |
| 26 | ДЗ-98М2.32.20.000 | Cистема всасывания и выхлопа | |
| 27 | ДЗ-98М2.31.00.000 | Система топливная | |
| 28 | ДЗ-98М1.55.02.000 | Установка ROPS-FOPS | |
| 29 | ДЗ-98М2.41.00.000-03 | Электрооборудование автогрейдера |
