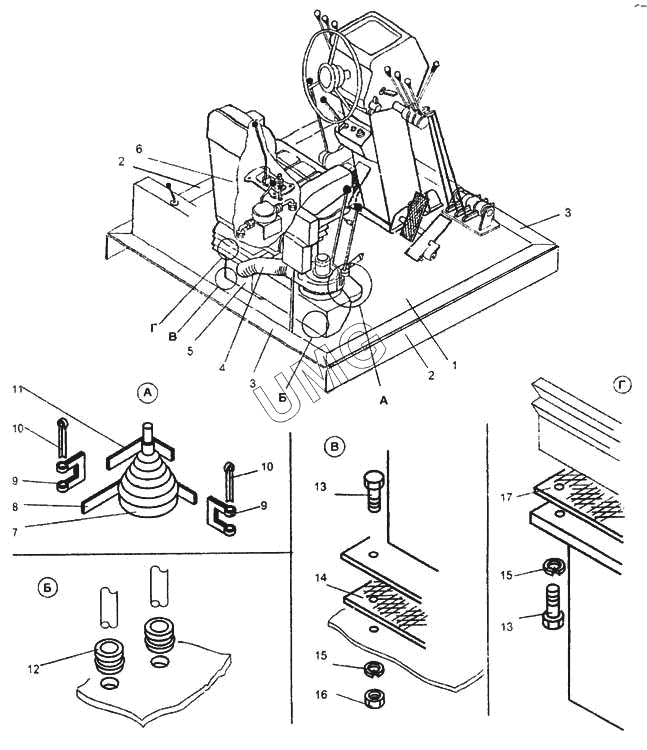

ДЗ-98В. Площадка оператора
1
2
2
3
3
4
5
7
8
9
9
10
10
11
12
13
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-140А.51.03.010 | Площадка рабочая | |
| 2 | ДЗ-140А.51.02.029 | Уплотнение | |
| 3 | ДЗ-140А.51.02.031 | Уплотнение | |
| 4 | ДЗ-140А.51.02.025 | Шланг | |
| 5 | ДЗ-140А.51.02 080-10 | Коробка | |
| 7 | ДЗ-98.13.00.005 | Чехол | |
| 8 | Д498.06.009 | Лента | |
| 9 | 700-41-3442 | Рамка | |
| 10 | 4х25.019 397 | Шплинт | |
| 11 | Д395.0302.059 | Лента | |
| 12 | ДЗ-140А.50.00.007 | Уплотнение | |
| 13 | М8-6gх20.58.019 7798 | Болт | |
| 14 | ДЗ-140А.51.02.011 | Уплотнение | |
| 15 | 8/65Г.019 6402 | Шайба | |
| 16 | М8-6Н/5.019 5915 | Гайка | |
| 17 | ДЗ-140А.51.02.012 | Уплотнение |
