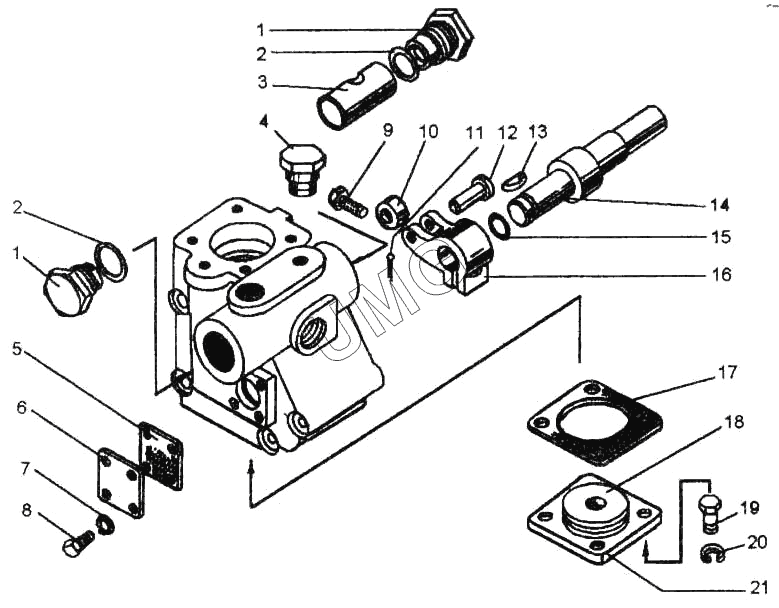

ДЗ-98В. Сервомеханизм
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395Б.03.071 | Пробка | |
| 2 | 46764 | Кольцо уплотнительное | |
| 3 | Д395Б.03.072 | Золотник | |
| 4 | ДЗ-98.43.00.034 | Пробка коническая | |
| 5 | Д395Б.03.119 | Прокладка | |
| 6 | Д395Б.03.118 | Крышка | |
| 7 | 8.65Г 069 6402 | Шайба | |
| 8 | М8-6gх20.58.019 7796 | Болт | |
| 9 | М10-6gх30.58.019 7796 | Болт | |
| 10 | Д395Б.03.023 | Ролик | |
| 11 | 3,2х20 397 | Шплинт | |
| 12 | Д395А.0117.008 | Палец | |
| 13 | ДЗ95Б.03.028 | Шпонка сегментная | |
| 14 | Д395Б.03.103 | Валик | |
| 15 | 020-025-30-2-2 | Кольцо | |
| 15 | 18829/9833 | Кольцо | |
| 16 | ДЗ-68 10.03.039 | Рычаг | |
| 17 | ДЗ95Б.03.079 | Прокладка | |
| 18 | ДЗ-98.10.03.041 | Крышка | |
| 19 | М10-6gх25.58.019 7796 | Болт | |
| 20 | 10.65Г.069 6402 | Шайба | |
| 21 | БКТ-РК2-05.01.001 | Переходник |
