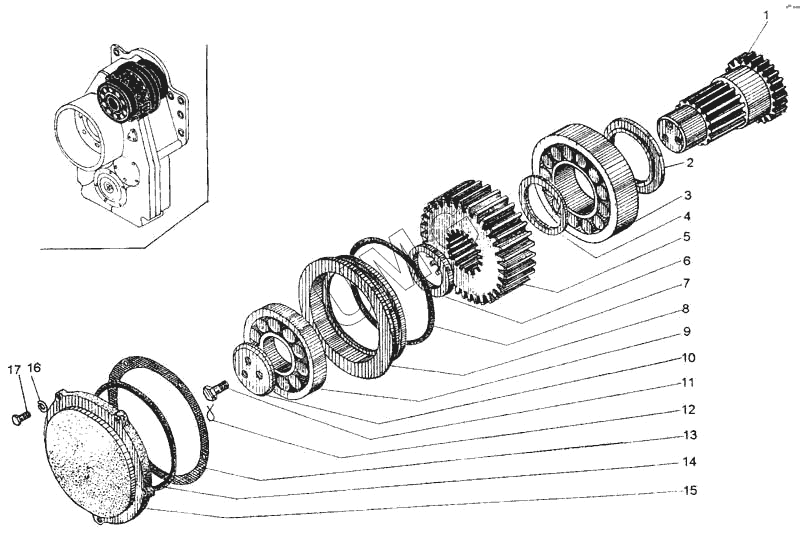

ДЗ-98В. Редуктор раздаточный
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18829/9833 | 18829/9833 | Кольцо | |
| 1 | Д395В.10.05.011 | Вал первичный | |
| 2 | Д395Б.05.024 | Шайба | |
| 3 | 92317 8328 | Подшипник | |
| 4 | Д395В.10.05.017 | Кольцо | |
| 5 | Д395В.10.05.014 | Шестерня | |
| 6 | Д395В.10.05.016 | Кольцо | |
| 7 | 160-170-58-2-2 | Кольцо | |
| 7 | 18829/9833 | Кольцо | |
| 8 | Д395Б.05.014 | Стакан | |
| 9 | 92412 8328 | Подшипник | |
| 10 | ДЗ-98.1004.123 | Шайба | |
| 11 | Д395.0201.182 | Болт | |
| 12 | 1,6 3282 | Проволока I=180мм | |
| 13 | Д395В.10.05.025 | Прокладка | |
| 14 | 170-180-58-2-2 | Кольцо | |
| 15 | Д395Б.05009 | Крышка | |
| 16 | 10.65Г.069 6402 | Шайба | |
| 17 | М10-6gх30.58.019 7796 | Болт |
