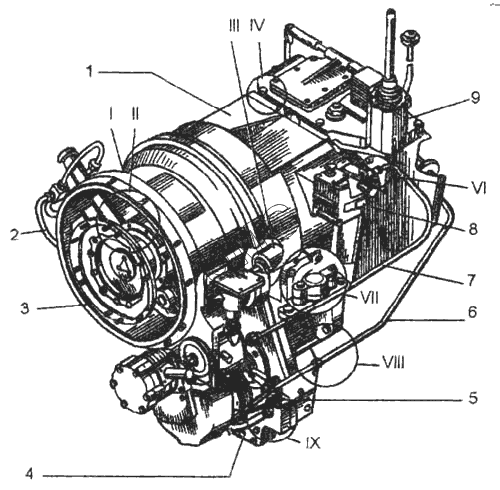

ДЗ-98В. Трансмиссия
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.10.02.000-1 | Муфта сцепления | |
| 2 | ДЗ-98.10.00.040 | Трубка | |
| 3 | ДЗ-98.10.06.000-09 | Редуктор промежуточный | |
| 4 | ДЗ-98.10.05.000-02 | Редуктор раздаточный | |
| 5 | ДЗ-98.10.07.000-02 | Тормоз стояночный | |
| 6 | РВД16х1050У | Рукав | |
| 7 | РВД16х1650У | Рукав | |
| 8 | ДЗ-98.10.03.000 | Установка сервомеханизма | |
| 9 | ДЗ-98.10.04.000 | Коробка передач |
