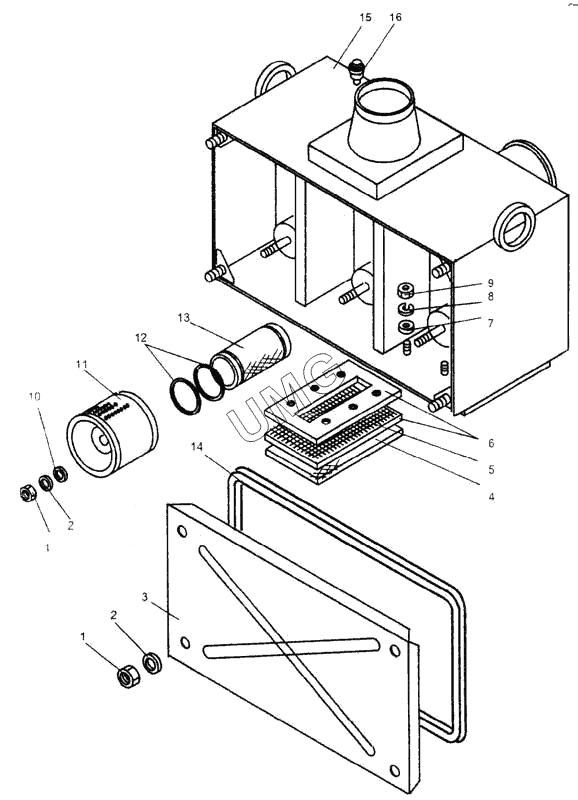

ДЗ-98В. Воздухоочиститель
1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-6Н.5.019 5915 | Гайка | |
| 2 | С10.02.019 11371 | Шайба | |
| 3 | ДЗ-98В.32.10.021 | Крышка | |
| 4 | ДЗ-98В.32.10.002 | Фильтр | |
| 5 | ДЗ-98В.32.10.039 | Сетка | |
| 6 | ДЗ-98В.32.10.100 | Фланец | |
| 7 | С8.02.019 11371 | Шайба | |
| 8 | 8.65Г.019 6402 | Шайба | |
| 9 | М8-6Н.5.019 5915 | Гайка | |
| 10 | ДЗ-98В.32.10.004 | Прокладка | |
| 11 | А-41.10.000-02СП | Фильтр-патрон | |
| 12 | 090-100-58-2-2 | Кольцо | |
| 12 | 18829/9833 | Кольцо | |
| 13 | ДЗ-98В.32.10.006 | Чехол |
