ДЗ-98В. Система пневматическая
1
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

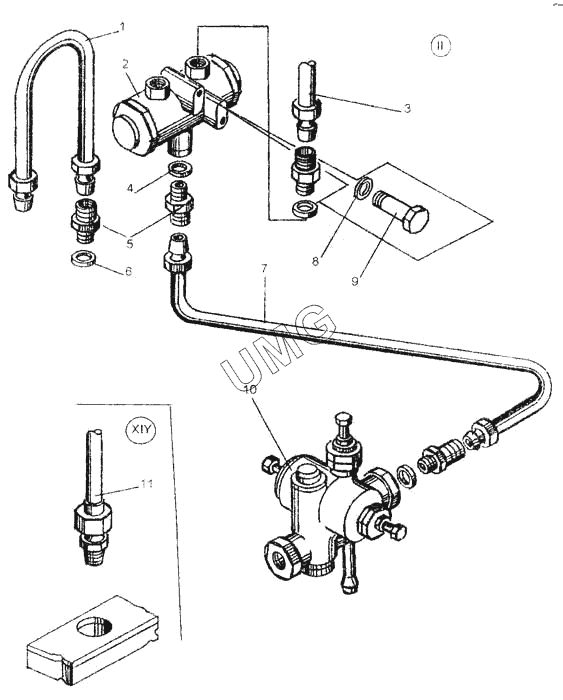

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-6gх20.58.019 7798 | Болт | |
| 2 | 100-3514008 | Кран тормозной двухсекционный | |
| 3 | 067.34.13.041 | Прокладка | |
| 4 | 048.05.02.065 | Штуцер | |
| 5 | Д395Б-35-040 | Шланг | |
| 6 | М10-6Н.5.019 5915 | Гайка | |
| 7 | 10.65Г.069 6402 | Шайба | |
| 8 | 067.44.11.051 | Пробка | |
| 9 | Д395-0402.911-1 | Шланг в сборе | |
| 10 | Д144-49-108 | Гайка | |
| 11 | 048.05.02.066 | Штуцер | |
| 12 | ДЗ-98А.42.00.580 | Трубка | |
| 13 | 100-3515010 | Клапан защитный одинарный | |
| 14 | Д395-0303042 | Лента | |
| 15 | 700-41-3442 | Рамка | |
| 16 | 6,3х36.019 397 | Шплинт | |
| 17 | 2201С-28-Б | Краник проходной | |
| 18 | 10.65Г.069 6402 | Шайба | |
| 19 | Д395А-0402.272 | Штуцер |
