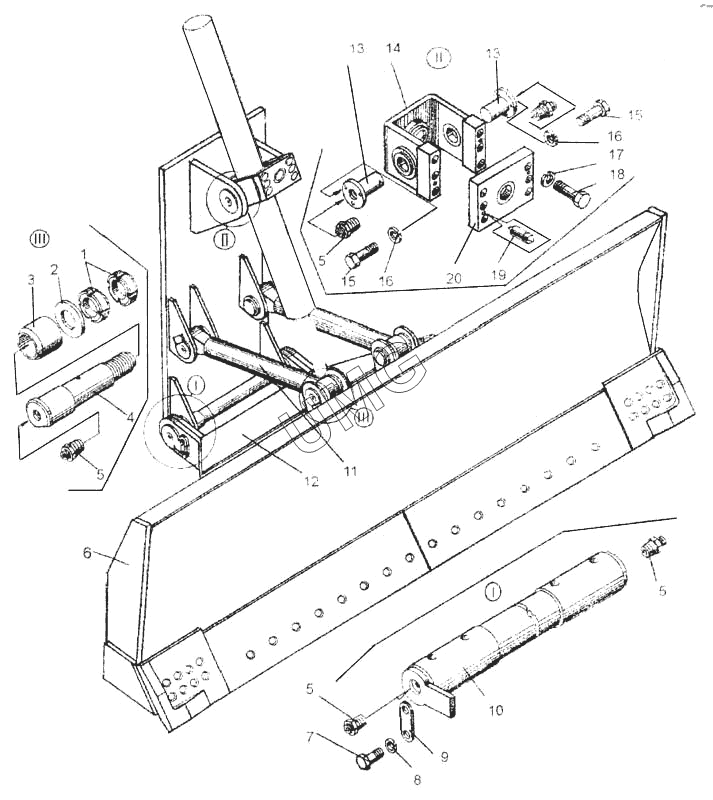

ДЗ-98В. Отвал
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-140А.25.12.120 | Отвал | |
| 2 | Д661.02.002-02 | Нож левый | |
| 3 | 067.55.11.004 | Нож средний | |
| 4 | 067.11.12.009 | Болт | |
| 5 | ПКТ-2.01.00.005 | Болт | |
| 6 | Д661.02.001-02 | Нож правый | |
| 7 | 20.65Г 6402 | Шайба | |
| 8 | М20-6Н.8.019 15523 | Гайка | |
| 9 | М16.65Г 6402 | Шайба | |
| 10 | М16-6Н.8.019 15523 | Гайка |
