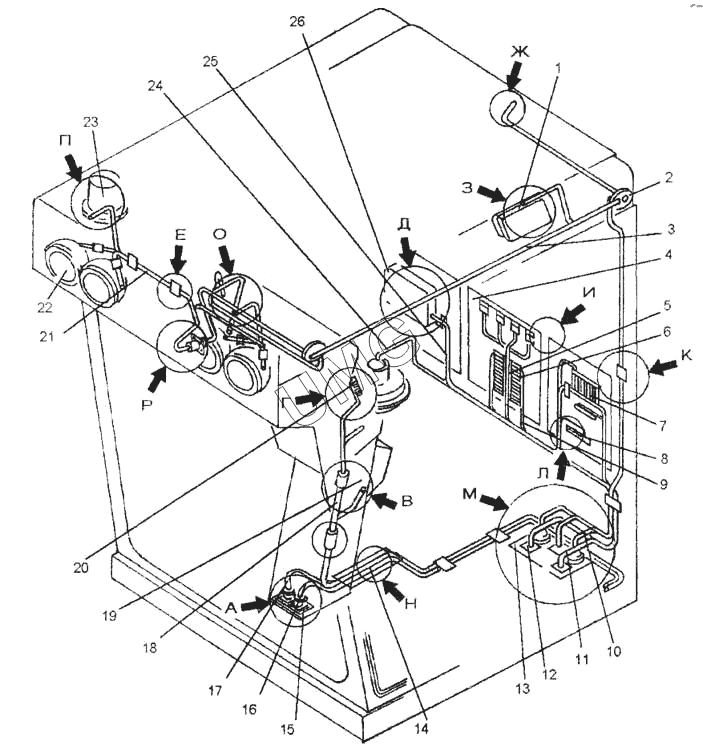

ДЗ-98В. Электрооборудование кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПК 248Б | Плафон | |
| 2 | Д395А-0401.300 | Кольцо | |
| 3 | ДЗ-98В.41.30.290 | Жгут | |
| 4 | ДЗ-140А.41.01.036 | Планка | |
| 5 | ДЗ-98В.41.30.170 | Жгут | |
| 6 | КБ 1012 | Блок зажимов | |
| 7 | ДЗ-98В.41.01.050 | Блок предохранителей | |
| 8 | 1202.3741 | Резистор добавочный с электротермореле | |
| 9 | ДЗ-98В.41.30.140 | Жгут | |
| 10 | ДЗ-98В.41.30.110 | Жгут | |
| 11 | ДЗ-98В.41.30.220 | Жгут | |
| 12 | ДЗ-98В.41 30.120 | Жгут | |
| 13 | ДЗ-98В.41.01.005-01 | Панель соединителей | |
| 14 | ДЗ-98В.41.01.008 | Крышка | |
| 15 | ДЗ-98В.41.01.006 | Пластина | |
| 16 | ДЗ-98В.41.30.180 | Жгут | |
| 17 | ДЗ-98В.41.30.250 | Жгут | |
| 18 | ДЗ-98В.41.30.390 | Провод | |
| 19 | ДЗ-98В.41.01.030 | Панель замка зажигания | |
| 20 | ДЗ-140А.41.27.100-01 | Табло сигнальное | |
| 21 | ДЗ-98В.41.30.240 | Жгут | |
| 22 | ФГ 318 | Фара | |
| 23 | СИМЗ-2 | Маяк сигнальный импульсный | |
| 24 | ДЗ-98В.41.30.260 | Жгут | |
| 25 | ДЗ-98В.41.30.190 | Жгут | |
| 26 | ДЗ-98В.41.01.040 | Щиток переключателей |
