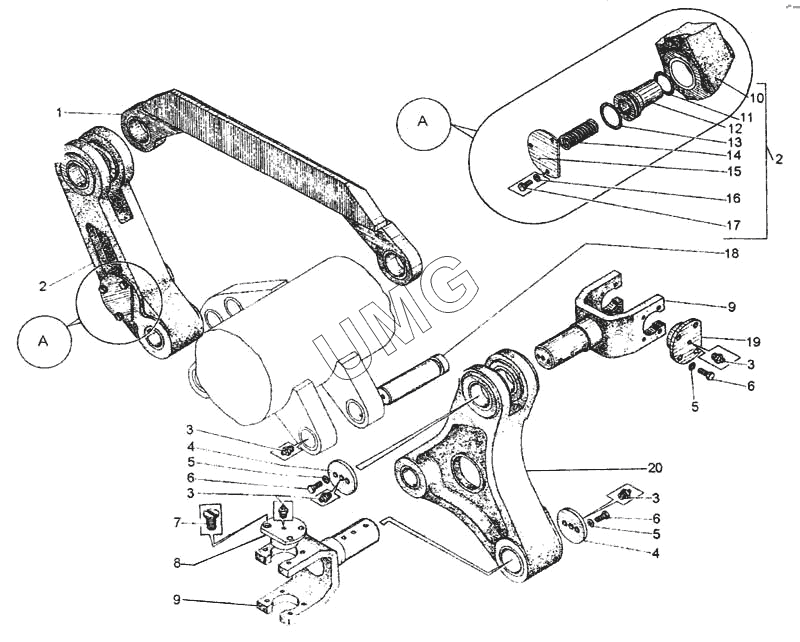

ДЗ-98В. Подвеска тяговой рамы
1
2
2
3
3
3
3
4
4
5
5
5
6
6
6
7
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.30.00.070 | Поперечина | |
| 2 | ДЗ-98.30.00.010 | Рычаг левый | |
| 3 | 1.3 19853 | Масленка | |
| 4 | ДЗ-98.30.00.002 | Шайба | |
| 5 | 16.65Г.069 6402 | Шайба | |
| 6 | М16-6gх35.58.019 7796 | Болт | |
| 7 | В1.М16-8gх30.58.019 | Винт | |
| 7 | 17475 | Винт | |
| 8 | ДЗ-98А.30.00.041 | Втулка | |
| 9 | ДЗ-98.30.00.040 | Вилка | |
| 10 | ДЗ-98.30.00.021 | Рычаг | |
| 11 | 070-080-58-2-2 | Кольцо | |
| 11 | 18829/9833 | Кольцо | |
| 12 | Д395Б.30.044-1 | Поршень-защелка | |
| 13 | 090-100-58-2-2 | Кольцо | |
| 13 | 18829/9833 | Кольцо | |
| 14 | Д395Б.30.148 | Пружина | |
| 15 | ДЗ-98.30.00.005 | Крышка | |
| 16 | 12.65Г.069 6402 | Шайба | |
| 17 | М12-6gх30.58.019 7796 | Болт | |
| 18 | ДЗ-98.30.00.032 | Ось | |
| 19 | ДЗ-98А.30.00.038 | Втулка | |
| 20 | ДЗ-98 30.00.020 | Рычаг правый |
