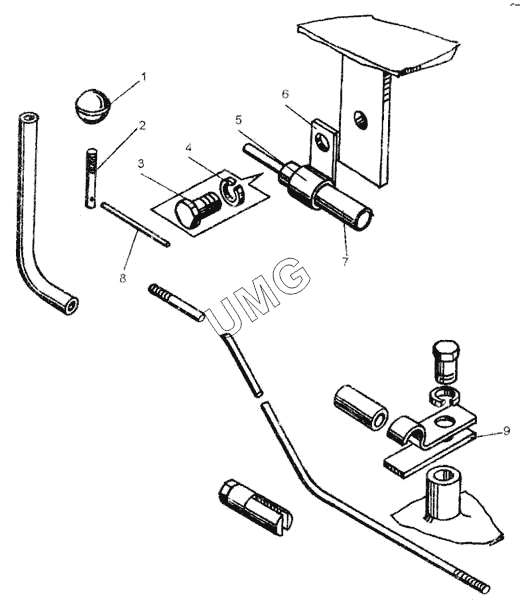

ДЗ-98В. Управление регулятором
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д148В.Л2.77 | Рукоятка | |
| 2 | ДЗ-98В.39.00.006 | Тяга | |
| 3 | М8-6gх16.58.019 7798 | Болт | |
| 4 | 8.65Г.019 6402 | Шайба | |
| 5 | 067.37.11.031 | Скоба | |
| 6 | ДЗ-98В.39.01.008 | Пластина 1Ф-I-МБС-М-1 10х20 | |
| 7 | ДЗ-98В.39.00.004 | Оплетка | |
| 8 | 10 3282 | Проволока I = 3000 мм | |
| 9 | 067.33.12.118 | Планка |
