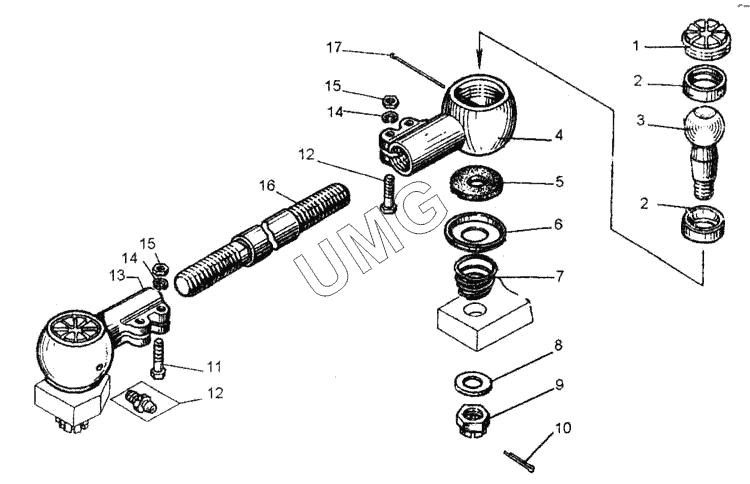

ДЗ-98В. Тяга поперечная
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395Б.43.223 | Гайка специальная | |
| 2 | Д395Б.43.224 | Сухарь | |
| 3 | Д395Б.43.229-1 | Палец шаровой | |
| 4 | Д395Б.43.231 | Наконечник правый | |
| 5 | Д395Б.43.222 | Кольцо уплотнительное | |
| 6 | ДЗ95Б.43.226 | Корпус | |
| 7 | Д395Б.43.228 | Пружина | |
| 8 | 30.01 08кп. 019 11371 | Шайба | |
| 9 | М30х2 5918 | Гайка | |
| 10 | 6,3х63.019-397 | Шплинт | |
| 11 | М12-6gх55.58.019 7796 | Болт | |
| 12 | 1.3.01 19853 | Масленка | |
| 13 | Д395Б.43.234 | Наконечник | |
| 14 | 12.65Г.069 6402 | Шайба | |
| 15 | М12-6Н.5.019 5915 | Гайка | |
| 16 | Д395Б.43.233 | Тяга поперечная | |
| 17 | Д395Б.43.227 | Шплинт |
