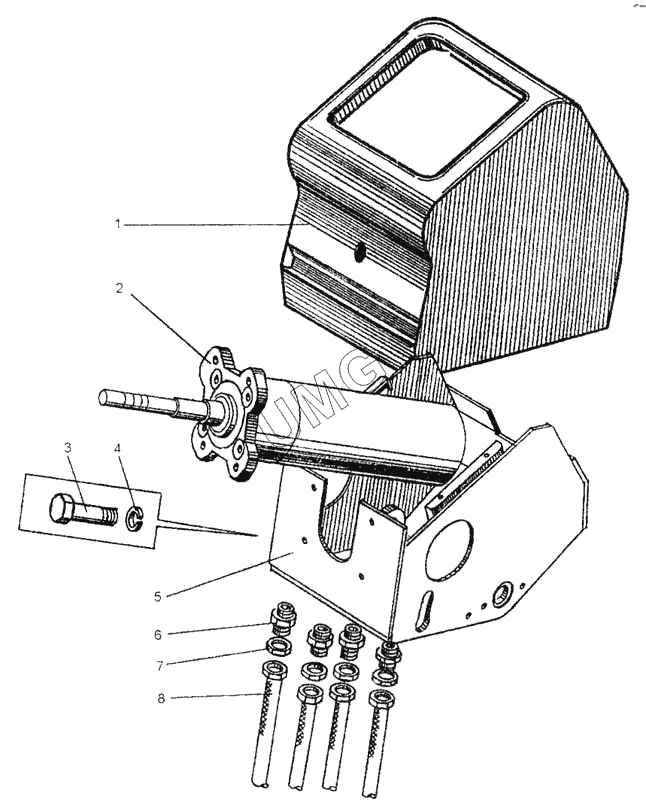

ДЗ-98В. Пульт управления
1
2
3
4
5
6
7
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-140А.50.01.032-02 | Кожух | |
| 2 | ДЗ-140А.50.01.120 | Гидроруль | |
| 3 | М10-6gх20.58.019 7798 | Болт | |
| 4 | 10.65Г.019 6402 | Шайба | |
| 5 | ДЗ-140А.50.01.140 | Рама | |
| 6 | 048.0501.028 | Штуцер | |
| 7 | 019-023-25-2-2 | Кольцо | |
| 7 | 18829/9833 | Кольцо | |
| 8 | РВД 12х1250У | Рукав |
