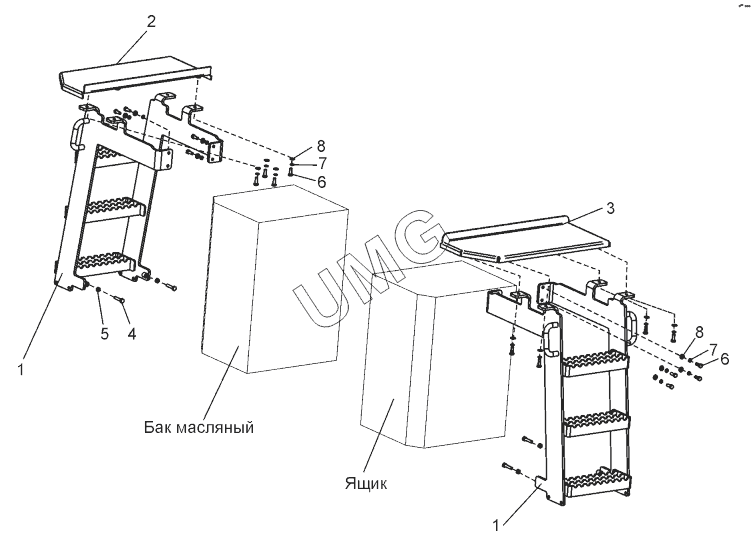

TL-150. Установка трапов (TL150.53.01.000)
1
1
2
3
4
5
6
6
7
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.53.01.020 | Трап | |
| 2 | TL150.53.01.030 | Площадка доступа | |
| 3 | TL150.53.01.030-01 | Площадка доступа | |
| 4 | TL150.53.01.006 | Болт | |
| 5 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 6 | БолтМ10-6gx25.58.019 | Болт | |
| 7 | ШайбаC10.02.019 | Шайба C10.02.019 | |
| 8 | Шайба10.65Г.019 | Шайба 10.65Г.019 |
