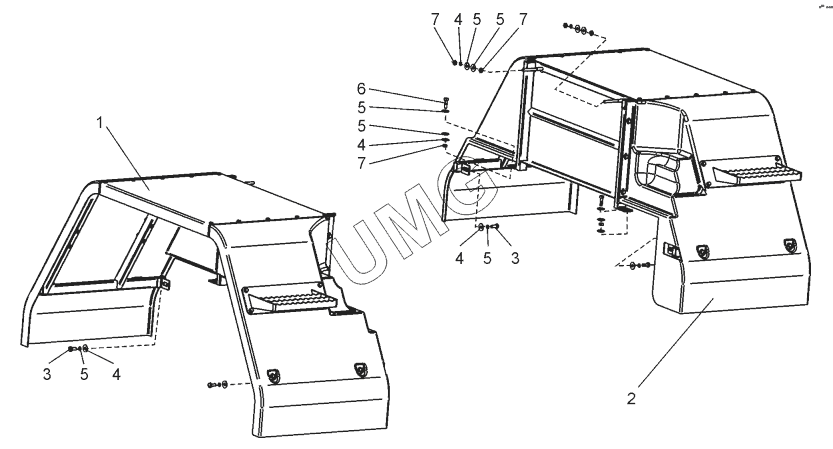

TL-150. Установка крыльев задних (TL150.53.12.000)
1
2
3
3
4
4
4
4
5
5
5
5
5
5
6
7
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.53.12.100 | Крыло заднее | |
| 2 | TL150.53.12.100-01 | Крыло заднее | |
| 3 | БолтМ10-6gx25.58.019 | Болт | |
| 4 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 5 | ШайбаC10.02.019 | Шайба C10.02.019 | |
| 6 | БолтМ10-6gx35.58.019 | Болт | |
| 7 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 |
