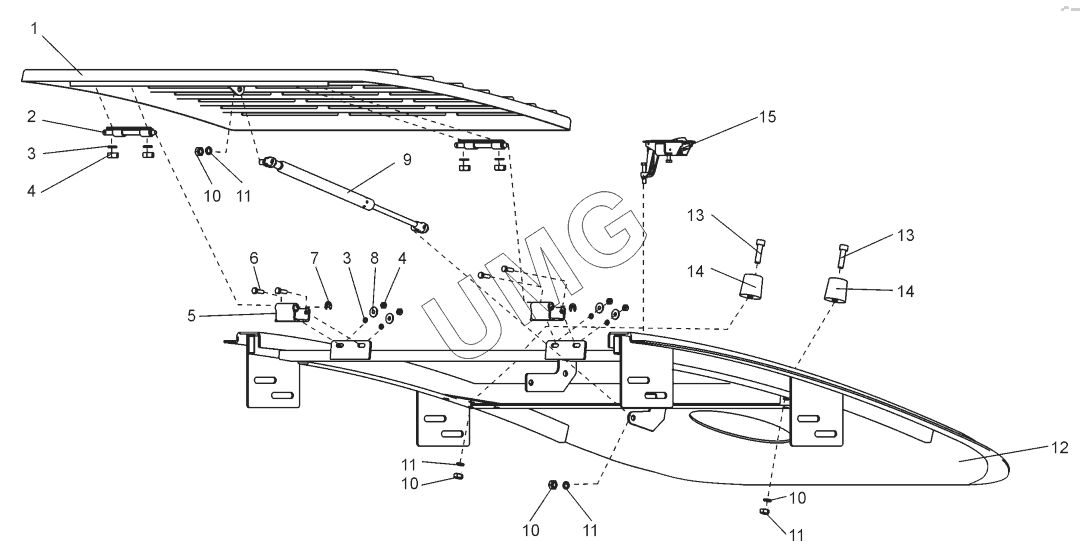

TL-150. Козырек (TL150.52.22.000)
1
2
3
3
4
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.52.22.200 | Крышка | |
| 2 | F6-946 | Часть дверная | |
| 3 | Шайба5.65Г.019 | Шайба 5.65Г.019 | |
| 4 | ГайкаМ5-6Н.5.019 | Гайка М5-6Н.5.019 | |
| 5 | F6-905 | Часть рамная | |
| 6 | БолтМ5-6gх16.58.019(S30) | Болт М5-6gх16.58.019 (S30) | |
| 7 | Шайба5.65Г.019 | Шайба 5.65Г.019 | |
| 8 | ШайбаС5.02.019 | Шайба С5.02.019 | |
| 9 | 11.6308010 | Пружина газовая | |
| 10 | ГайкаМ8-6Н.5.019 | Гайка М8-6Н.5.019 | |
| 11 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 12 | TL150.52.22.100 | Козырек | |
| 13 | ВинтМ8-6gх30.58.019 | Винт М8-6gх30.58.019 | |
| 14 | ОтбойникФ35 | Отбойник Ф35 | |
| 15 | С2-33-25 | Замок |
