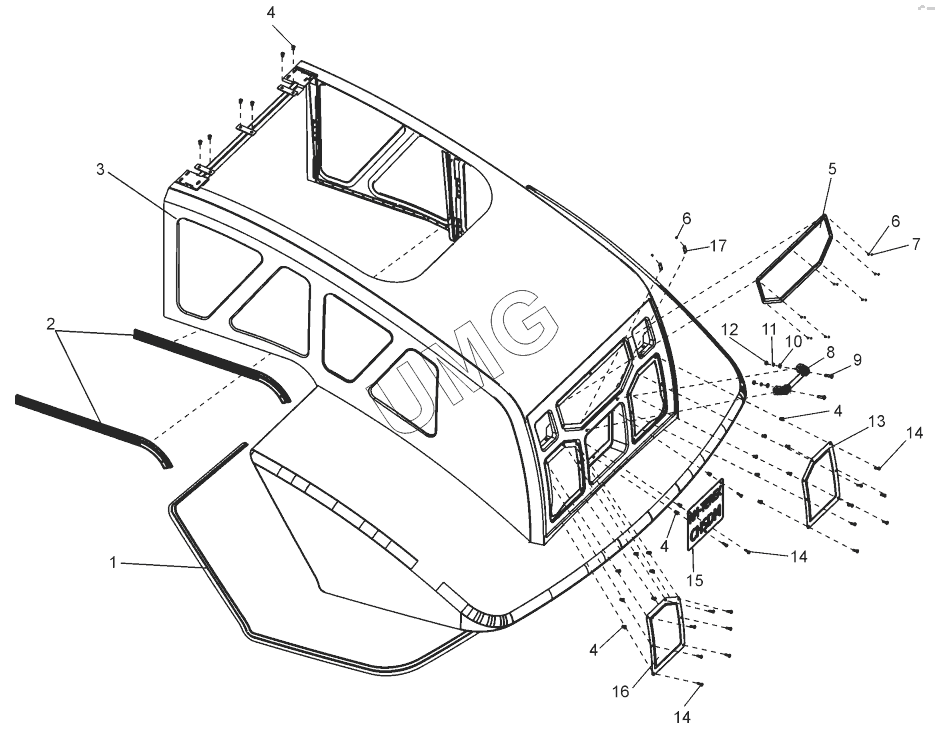

TL-150. Капот (TL150.52.21.000)
1
2
3
4
4
4
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.52.21.003-01 | Уплотнитель | |
| 2 | TL150.52.21.003 | Уплотнитель | |
| 3 | TL150.52.21.100 | Капот | |
| 4 | BraloМ6 | Bralo М6 | |
| 5 | TL150.52.21.220 | Решетка | |
| 6 | Заклепка4x11-ALA/St | Заклепка 4x11-ALA/St | |
| 7 | ШайбаС4.02.019 | Шайба С4.02.019 | |
| 8 | 087-200 | Ручка | |
| 9 | БолтM8-6gx30.58.019 | Болт M8-6gx30.58.019 | |
| 10 | ГайкаМ8-6Н.5.019 | Гайка М8-6Н.5.019 | |
| 11 | ШайбаС8.02.019 | Шайба С8.02.019 | |
| 12 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 13 | TL150.52.21.230 | Решетка | |
| 14 | ВинтМ6х20-4.8-Н | Винт М6х20-4.8-Н | |
| 15 | TL150.52.11.046 | Номер | |
| 16 | TL150.52.21.230-01 | Решетка | |
| 17 | TL150.52.21.002 | Пластина |
