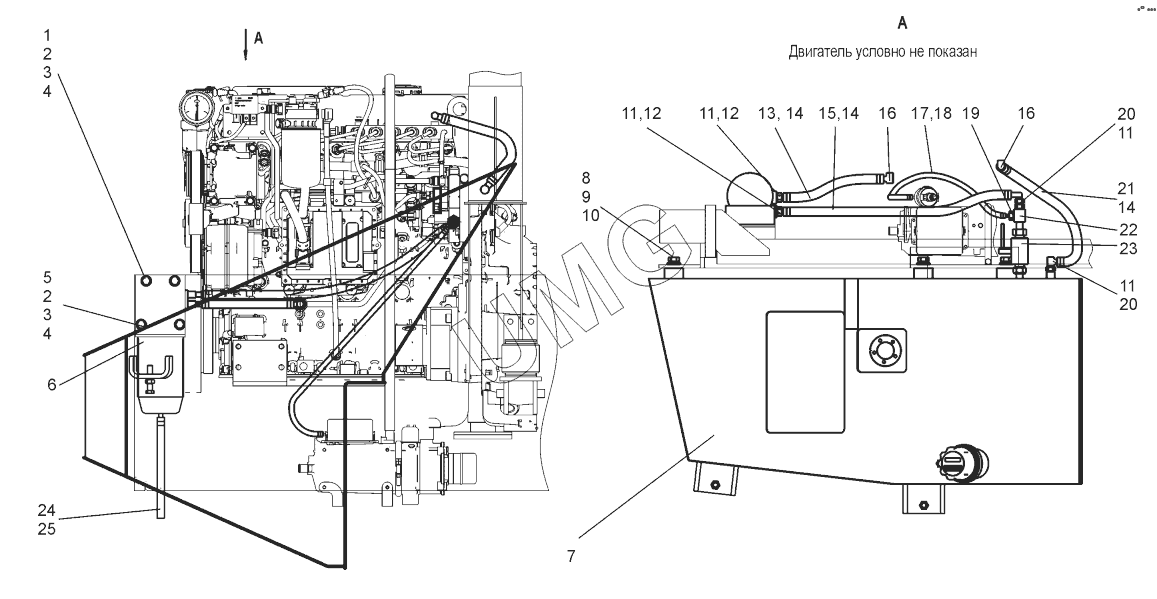

TL-150. Система питания (TL150.31.00.000)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
11
11
12
12
13
14
14
14
15
16
16
17
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ10-6gх70.58.019 | Болт М10-6gх70.58.019 | |
| 2 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 3 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 4 | ШайбаС10.02.019 | Шайба С10.02.019 | |
| 5 | БолтМ10-6gх40.58.019 | Болт | |
| 6 | Preline270 | Фильтр топливный | |
| 7 | TL150.31.03.000 | Бак топливный | |
| 8 | БолтМ16-6gх35.58.019 | Болт М16-6gх35.58.019 | |
| 9 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 10 | ШайбаС16.02.019 | Шайба | |
| 11 | F951213-M16x1.5 | Фитинг тормозной | |
| 12 | F995113-12 | Фитинг тормозной | |
| 13 | TL150.31.00.001-01 | Рукав | |
| 14 | 1Л16-25-6 | Хомут 1Л 16-25-6 | |
| 15 | TL150.31.00.001-03 | Рукав | |
| 16 | 5340.1104430 | Штуцер | |
| 17 | TL150.31.00.001 | Рукав | |
| 18 | 1Л6-14-6 | Хомут 1Л 6-14-6 | |
| 19 | TL150.31.00.005 | Штуцер | |
| 20 | F955113-12 | Фитинг тормозной | |
| 21 | TL150.31.00.001-02 | Рукав | |
| 22 | TL150.31.00.040 | Тройник | |
| 23 | В140.31.02.100 | Кран топливный | |
| 24 | TL150.31.00.002 | Рукав | |
| 25 | 1Л12-20-6 | Хомут 1Л 12-20-6 |
