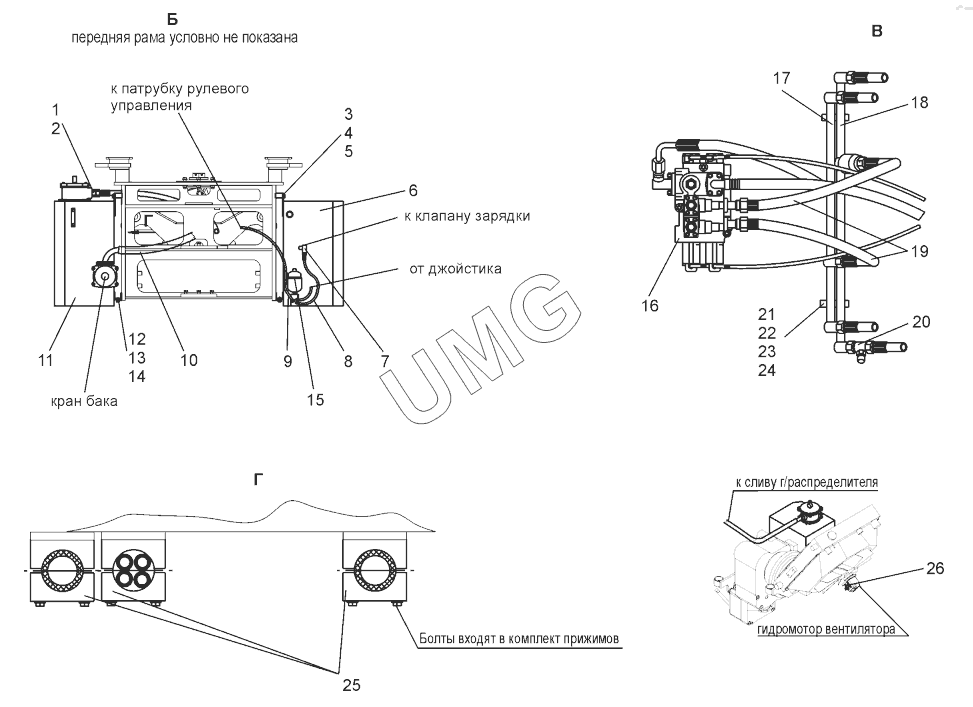

TL-150. Гидросистема рабочего оборудования (TL150.43.00.000-02)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-40.45.00.503 | Штуцер | |
| 2 | 060-065-30 | Кольцо 060-065-30 | |
| 3 | БолтМ20-6gх30.58.019 | Болт М20-6gх30.58.019 | |
| 4 | Шайба20.65Г.019 | Шайба 20.65Г.019 | |
| 5 | ШайбаС.20.02.019 | Шайба С.20.02.019 | |
| 6 | TL150.43.30.000 | Гидробокс | |
| 7 | TL150.43.00.050 | Тройник | |
| 8 | РВД6,4-90-500-0,1-11/11.90-М16х1,5/М16х1,5-У1 | РВД | |
| 9 | РВД6,4-90-1600-0,1-11/11.90-М16х1,5/М16х1,5-У1 | РВД | |
| 10 | РВД50,8-16-850-0,63-05.60/05.120-О71,4/О71,4-У1-1800-СП | РВД | |
| 11 | TL150.43.15.000 | Бак масляный | |
| 12 | БолтМ12-6gх30.58.019 | Болт | |
| 13 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 14 | ШайбаС.12.02.019 | Шайба С.12.02.019 | |
| 15 | TL150.43.00.020 | Блок питания | |
| 16 | TL150.43.00.010 | Гидрораспределитель в сборе | |
| 17 | В160М.43.00.030 | Труба | |
| 18 | В160М.43.00.040 | Труба | |
| 19 | Штуцер | Угловой штуцер | |
| 20 | РВД19-140-800-0,3-05/12-D50,8/M42x2xY1 | РВД | |
| 21 | В160.43.00.009 | Прижим | |
| 22 | В160.43.00.011 | Прокладка | |
| 23 | БолтМ10-6gх50.58.019 | Болт М10-6gх50.58.019 | |
| 24 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 25 | СР345 | Зажим | |
| 26 | TL150.43.00.040 | Гидросистема вентилятора |
