TL-150. Силовая установка
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18

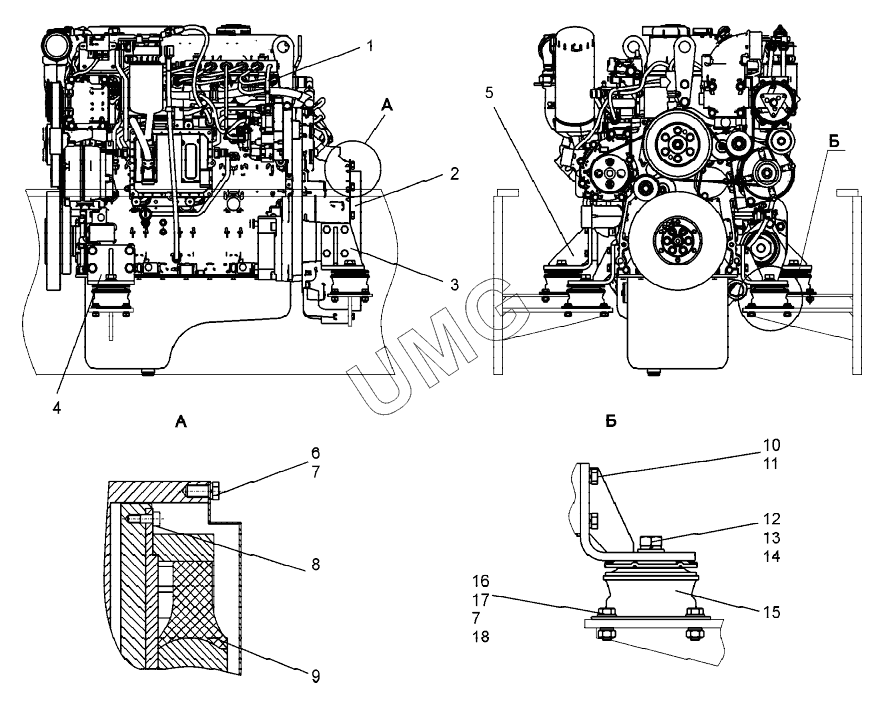

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЯМЗ-534060 | Двигатель | |
| 2 | TL150.11.00.030 | Кожух | |
| 3 | TL150.11.00.120 | Опора задняя | |
| 4 | TL150.11.00.110 | Опора передняя | |
| 5 | TL150.11.00.120-01 | Опора задняя | |
| 6 | БолтМ10-6gх30.58.019 | Болт | |
| 7 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 8 | ВинтМ8-6gx30.109 | Винт М8-6gx30.109 | |
| 9 | ЛМД0539 | Муфта ЛМД 0539 | |
| 10 | БолтМ12-6gх35.109.019 | Болт М12-6gх35.109.019 | |
| 11 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 12 | БолтМ16х1.5-6gх40.109.019 | Болт М16х1.5-6gх40.109.019 | |
| 13 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 14 | ШайбаС16.02.019 | Шайба | |
| 15 | 571822050NR1 | Опора коническая | |
| 16 | БолтМ10-6gх30.109.019 | Болт М10-6gх30.109.019 | |
| 17 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 18 | ШайбаС10.02.019 | Шайба С10.02.019 |
