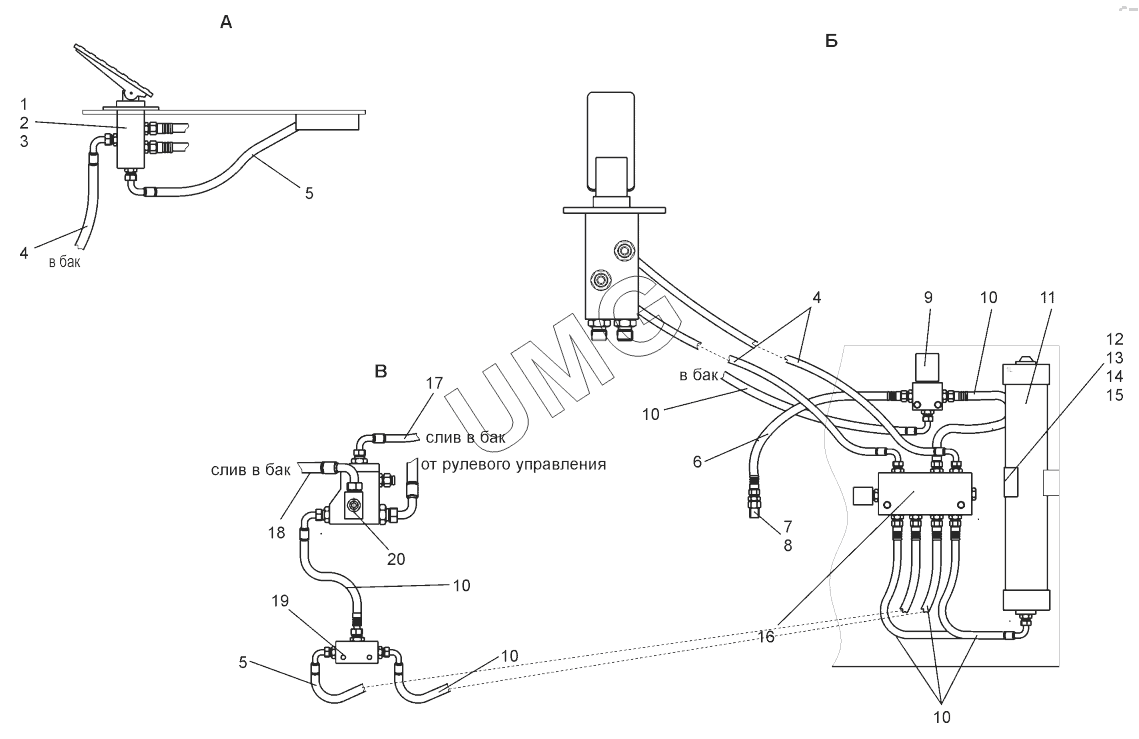

TL-150. Гидросистема тормозная (TL150.42.00.000-02)
1
2
3
4
4
5
5
6
7
8
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.42.00.060 | Педаль тормозная | |
| 2 | БолтМ10-6gх30.58.019 | Болт | |
| 3 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 4 | РВД6,4-90-1600-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 5 | РВД6,4-90-700-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 6 | РВД6,4-90-1000-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 7 | TL150.42.00.005 | Адаптер | |
| 8 | USIT225 | Уплотнение | |
| 9 | TL150.42.00.100 | Клапан стояночный | |
| 10 | РВД6,4-90-500-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 11 | TL150.42.00.010 | Аккумулятор в сборе | |
| 12 | TL150.42.00.012 | Прижим | |
| 13 | TL150.42.00.013 | Прокладка | |
| 14 | БолтМ10-6gх80.58.019 | Болт М10-6gх80.58.019 | |
| 15 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 16 | TL150.42.00.110 | Блок тормозной | |
| 17 | РВД6,4-90-2000-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 18 | РВД15,9-100-2000-0,2-11-90/11М27х1.5/М22х1.5-У1 | РВД | |
| 19 | TL150.42.00.030 | Клапан разобщительный | |
| 20 | TL150.42.00.020 | Клапан зарядки |
